Kivunja Mzunguko cha 126KV cha Nje cha SF6

Kivunja Mzunguko cha 126KV cha Nje cha SF6 (mfano LW36-126) ni kifaa cha kubadilishia cha kiwango cha juu cha upitishaji umeme kilichoundwa kwa ajili ya vituo vidogo vya gridi ya umeme, mifumo ya upokezaji ya matumizi, na mitandao mikubwa ya umeme ya viwandani. Inatumika sana kwa udhibiti, ulinzi, na ubadilishaji wa sasa wa mzigo, sasa ya upakiaji, na mkondo wa hitilafu wa mzunguko mfupi, na inaweza pia kufanya kazi kama kivunja mzunguko wa tie katika mifumo ya nguvu iliyounganishwa.

Kivunja Mzunguko cha SF6 ya Nje ya 126KV hutumia gesi ya sulfuri hexafluoride (SF6) kama njia ya kuzimisha arc na insulation, ikiunganishwa na safu wima moja, vunja-vunja moja kwa kila muundo wa nguzo. Wakati wa kukatizwa, kanuni ya kuzima ya arc ya nishati binafsi huzalisha mtiririko wa gesi ya kasi ndani ya chumba cha arc ili baridi na kuzima safu, kuhakikisha utendaji thabiti wa kuvunja chini ya hali ya juu ya hitilafu.

Ikiwa na utaratibu wa uendeshaji wa chemchemi ya injini inayoendeshwa na CT na mfumo wa uunganisho wa mitambo wa hatua tatu, LW36-126 inatoa utendakazi sahihi wa kubadili, utegemezi wa juu wa kimitambo, na uthabiti bora wa muda mrefu wa uendeshaji katika mahitaji ya mazingira ya nje.

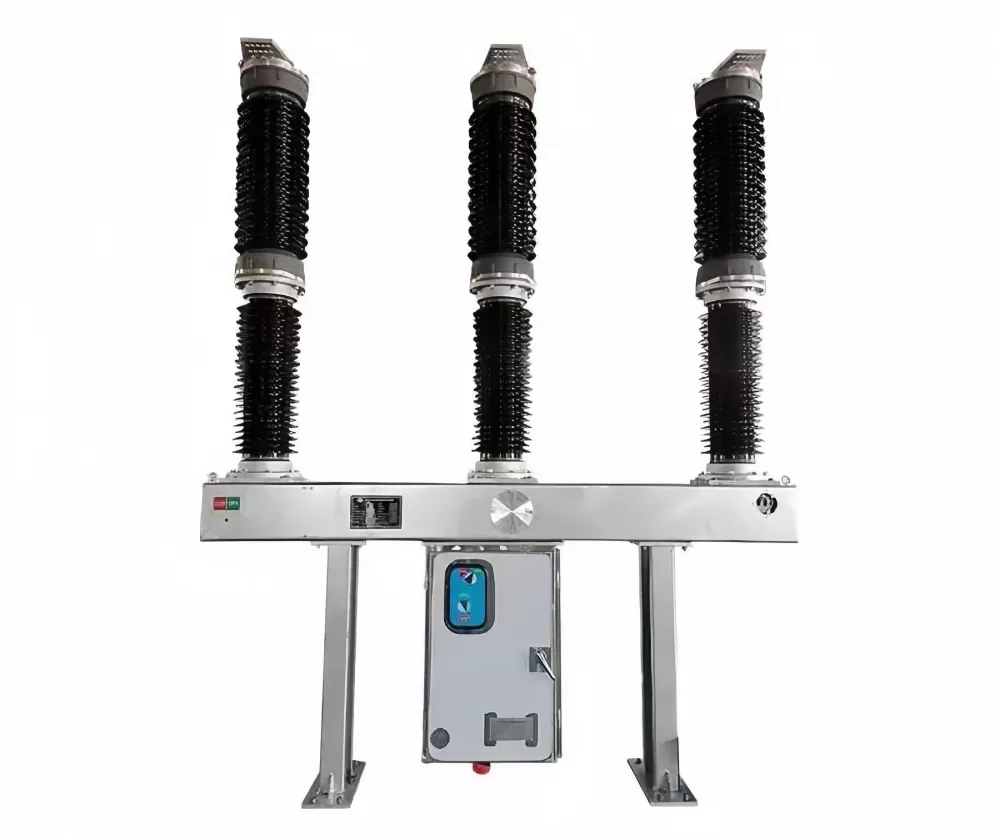

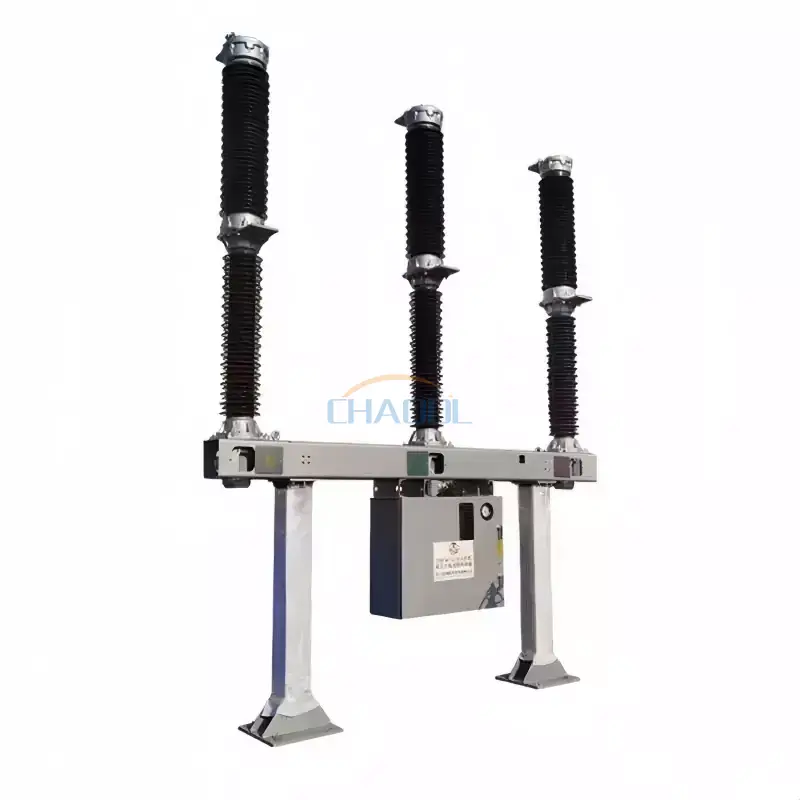

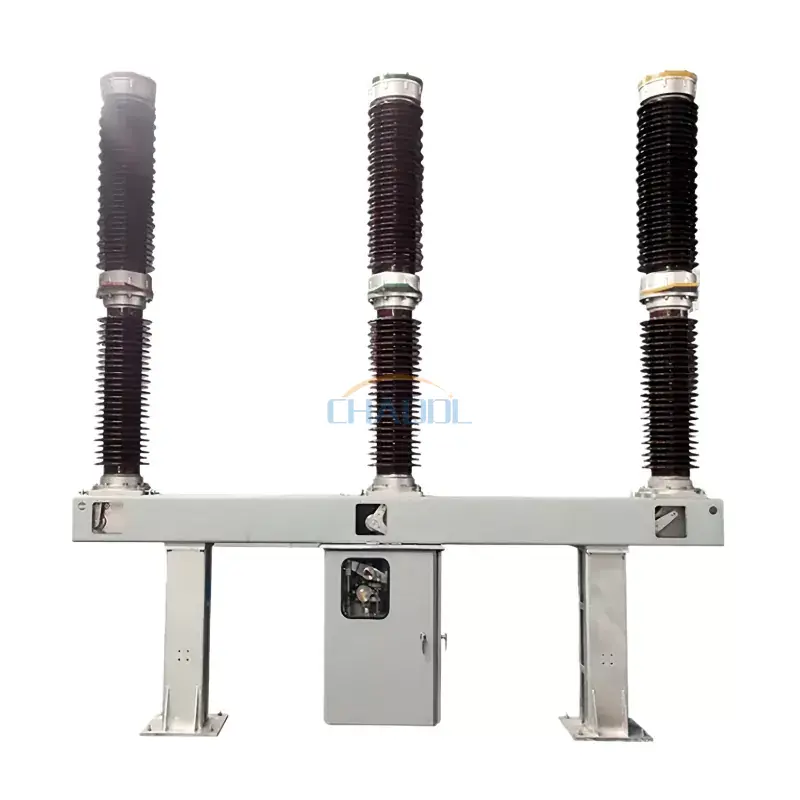

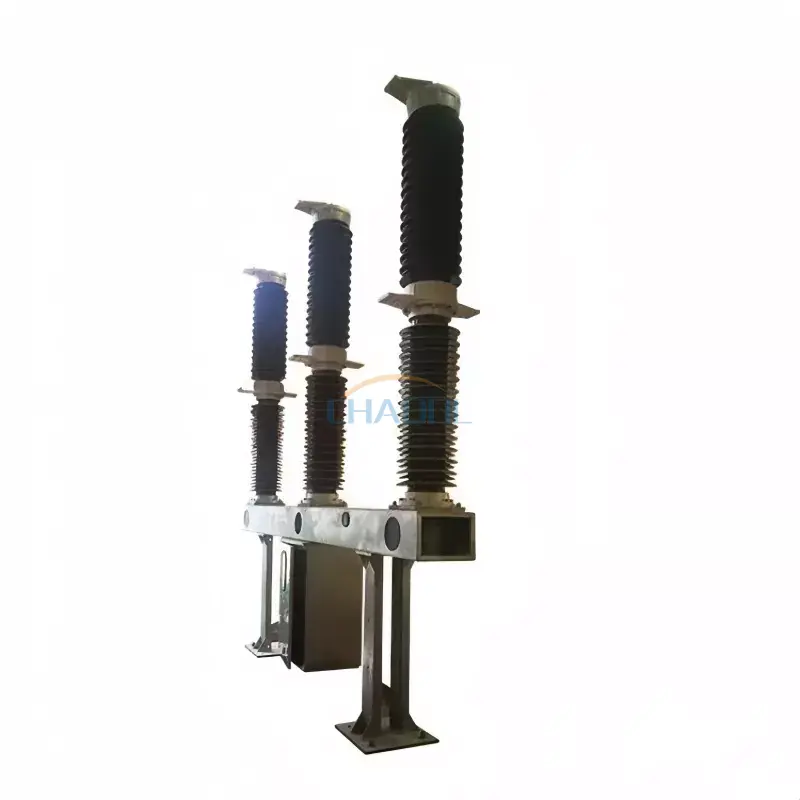

Muonekano wa Bidhaa

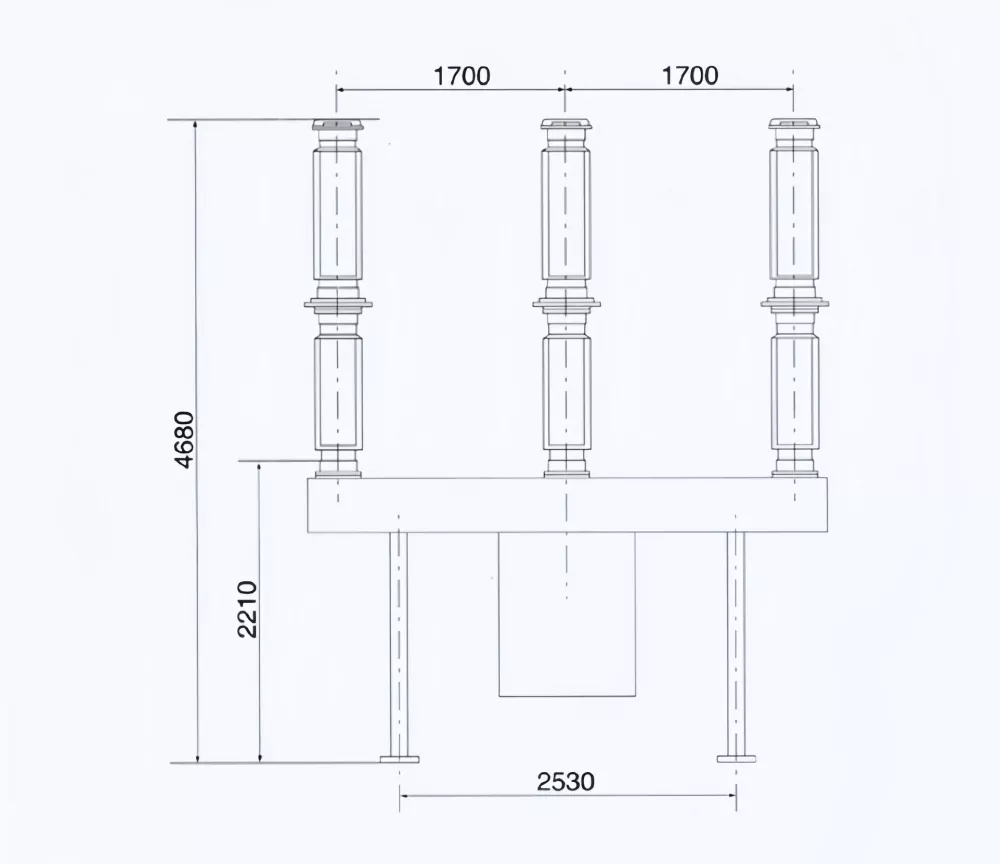

Mchoro wa Vipimo vya Bidhaa

Mazingira ya Uendeshaji

• Urefu wa ufungaji: ≤ mita 3000 juu ya usawa wa bahari
• Halijoto iliyoko: -30°C hadi +40°C
• Kasi ya juu ya upepo: ≤ 34 m/s
• Kiwango cha uchafuzi wa mazingira: Daraja la III (25 mm/kV)

Vigezo vya Kiufundi

Vipengele vya Bidhaa

• Insulation ya juu ya gesi ya SF6 inahakikisha kutoweka bora kwa arc na utendaji wa dielectric.
• Safu wima moja, muundo wa nguzo ya kuvunja moja hupunguza utata wa mitambo na kuboresha kutegemewa.
• Uwezo wa juu wa kuvunja hadi 40kA kwa usumbufu wa kiwango cha upitishaji wa hitilafu.
• Utaratibu wa uendeshaji wa spring unaoendeshwa na CT huhakikisha uendeshaji thabiti na sahihi wa kubadili.
• Inafaa kwa mazingira magumu ya nje yenye upinzani mkali kwa uchafuzi wa mazingira, upepo, na tofauti za joto.
• Muda mrefu wa maisha ya mitambo na mahitaji ya chini ya matengenezo kwa waendeshaji wa gridi ya taifa.
• Sambamba na otomatiki ya kisasa ya kituo kidogo na mifumo ya udhibiti wa mbali.

Muundo wa Bidhaa & Kanuni ya Kazi

Kivunja Mzunguko cha SF6 cha Nje cha 126KV kina chumba cha kuzimia cha SF6 kilichojaa gesi, muunganisho wa transfoma ya sasa, utaratibu wa uendeshaji, muundo wa usaidizi wa kuhami joto, na mfumo wa uzio wa chuma. Gesi ya SF6 hufanya kazi kama insulation na njia ya kuzimisha arc, ikitoa nguvu ya juu ya dielectric na kupona haraka baada ya kukatizwa.

Wakati wa hali ya makosa, utaratibu wa uendeshaji huendesha mawasiliano ya kusonga ili kutenganisha, na kuzalisha mtiririko wa gesi ya SF6 ya kasi ndani ya chumba cha arc. Mtiririko huu wa hewa hupoa kwa haraka na kugeuza arc, kuhakikisha ukatizaji salama wa mikondo ya hitilafu ya high-voltage. Mfumo wa uunganisho wa mitambo wa hatua tatu huhakikisha utendakazi wa nguzo uliosawazishwa na uthabiti wa juu wa kuvunja.

Maombi

• Vituo vidogo vya usambazaji wa voltage ya juu
• Mifumo ya uunganisho wa gridi ya nguvu
• Mitandao ya usambazaji na usambazaji wa huduma
• Vituo vya nguvu za maji na mafuta
• Mifumo ya nguvu ya juu-voltage ya viwandani
• Miradi mikubwa ya miundombinu na nishati
• Mifumo ya nguvu za reli na usafirishaji

Maswali Yanayoulizwa Mara Kwa Mara

A. ni niniKivunja Mzunguko cha 126KV cha Nje cha SF6kutumika kwa ajili ya?

Inatumika kukatiza na kudhibiti mikondo ya umeme ya juu-voltage katika mitandao ya maambukizi, kuhakikisha uendeshaji salama wa vituo vidogo na mifumo ya nguvu wakati wa makosa au uendeshaji wa kubadili.

Kwa nini gesi ya SF6 inatumika katika vivunja mzunguko?

Gesi ya SF6 ina insulation bora na sifa za kuzimisha arc, kuruhusu usumbufu mzuri wa mikondo ya hitilafu ya high-voltage wakati wa kudumisha ukubwa wa kifaa cha kompakt.

LW36-126 inafaa kwa usakinishaji wa nje?

Ndiyo. TheKivunja Mzunguko cha 126KV cha Nje cha SF6imeundwa mahususi kwa ajili ya vituo vidogo vya nje na inaweza kufanya kazi kwa uhakika chini ya hali mbaya ya mazingira.

Ni faida gani juu ya vivunja mzunguko wa kawaida?

Ikilinganishwa na vivunja-msingi vya mafuta, vivunja saketi vya SF6 hutoa kuegemea zaidi, matengenezo ya chini, kutoweka kwa safu ya haraka, na utendakazi bora chini ya hali ya juu-voltage.
