Usambazaji unaotegemewa wa voltage ya wastani unategemea ubadilishaji salama, usimamizi bora wa malisho, na vifaa vya nje vinavyotegemewa.Nguvu ya Anqiangvifaa vya24KV Pole Iliyowekwa SF6 Load Break Switch, iliyoundwa kwa ajili ya mitandao ya usambazaji wa nguvu ya juu ambayo inahitaji ubadilishaji wa kuaminika wa mzigo, uendeshaji rahisi, na ushirikiano wa vitendo na mifumo ya otomatiki ya usambazaji. Kuelewa kanuni yake ya uendeshaji, vipimo vya kiufundi, na mahitaji ya usakinishaji husaidia huduma, waendeshaji viwandani, na wakandarasi wa umeme kufanya maamuzi sahihi ya ununuzi.

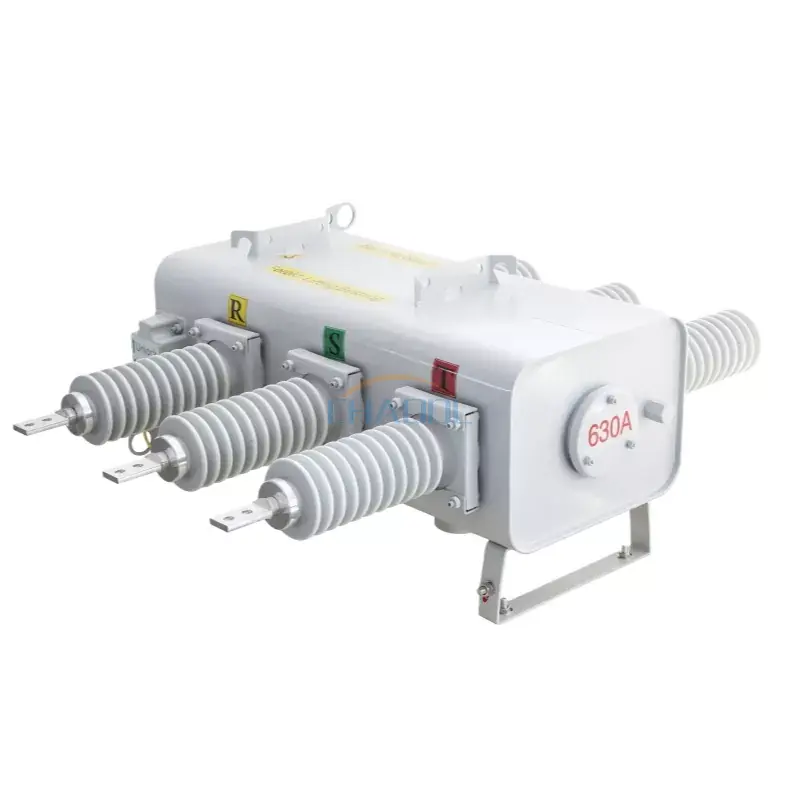

Switch ya Kuvunja Load ya SF6 ya 24kV Pole ni kifaa cha kubadilishia cha umeme cha wastani cha nje ambacho hutumia gesi ya salfa ya hexafluoride (SF6) kwa insulation na kutoweka kwa arc. Imesakinishwa kwenye nguzo ya matumizi, huwasaidia waendeshaji kudhibiti sasa ya upakiaji, kugawanya vipaji vya juu katika sehemu zinazoweza kudhibitiwa, na kusaidia shughuli zilizopangwa za kubadili. Mfululizo wa Anqiang Power FLW34-24 umeorodheshwa na 630A iliyokadiriwa sasa, chaguzi za voltage ya 11kV, 24kV, na 33kV, na chaguzi za uendeshaji za mwongozo, za umeme na za mbali. Mwongozo huu unaelezea kanuni yake ya kazi, vigezo kuu vya kiufundi, maombi, vigezo vya uteuzi, na masuala ya matengenezo kwa miradi ya mtandao wa usambazaji.
Swichi ya Kuvunja Load ya SF6 ya 24kV Pole ni kifaa cha kubadilishia cha nje kinachotumika katika mitandao ya usambazaji wa juu ya voltage ya wastani. Kusudi lake kuu ni kutengeneza na kukatiza mikondo maalum ya upakiaji chini ya hali yake ya utendakazi iliyokadiriwa. Kwa kuwezesha ubadilishaji unaodhibitiwa katika sehemu ulizochagua kando ya mpasho, husaidia huduma kudhibiti usambazaji wa nishati na kutenga sehemu kwa madhumuni ya uendeshaji.
Neno linaelezea sifa tatu muhimu:
Bidhaa ya Anqiang Power FLW34-24 imeorodheshwa kwa chaguzi za 11kV, 24kV, na 33kV zilizokadiriwa-voltage, na sasa iliyokadiriwa ya 630A. Usanidi unaofaa lazima uchaguliwe kulingana na mahitaji ya umeme ya mtandao na viwango vya bidhaa vilivyothibitishwa na mtengenezaji.
Tofauti na kiunganishi rahisi, swichi ya kuvunja mzigo imeundwa ili kukatiza sasa mzigo uliowekwa. Hata hivyo, haipaswi kutibiwa kiotomatiki kama kivunja mzunguko chenye uwezo wa kukatiza kila mkondo wa mzunguko mfupi. Ulinzi wa kosa unaohitajika lazima utolewe na mfumo wa ulinzi ulioratibiwa na vifaa vinavyofaa.
Kanuni ya uendeshaji inachanganya harakati za mawasiliano ya mitambo na insulation ya umeme na mali ya kuzima arc ya gesi ya SF6. Wakati waasiliani hutengana wakati wa kubeba sasa, safu ya umeme inaweza kuunda kati yao. Chumba cha kubadilisha kimeundwa ili kudhibiti na kuzima safu hii chini ya hali maalum ya uendeshaji ya kifaa.
Wakati swichi imefungwa, mawasiliano yake ya conductive hutoa njia iliyokusudiwa ya sasa. Umeme unapita kupitia mzunguko wa usambazaji wa juu hadi kwa transfoma ya chini ya mkondo, vifaa vya viwandani, majengo ya biashara, au mizigo mingine iliyounganishwa.
Wakati operesheni ya kubadili iliyoidhinishwa inahitajika, utaratibu wa uendeshaji huhamisha mawasiliano. Mfumo wa kukatizwa wa SF6 husaidia kuzima safu inayozalishwa wakati wa kutenganisha mawasiliano, mradi hali ya sasa na ya kubadili inabaki ndani ya uwezo uliokadiriwa wa kifaa.
Waendeshaji wanaweza kutumia swichi zilizowekwa kimkakati ili kugawanya kisambazaji usambazaji katika sehemu. Mpangilio huu unasaidia matengenezo yaliyopangwa, uhamisho wa mzigo, na kutengwa kwa sehemu za mtandao zilizowekwa. Kutenganishwa kwa hitilafu halisi kunategemea mpango wa ulinzi, utambuzi wa hitilafu, mlolongo wa kubadili, na uratibu wa vifaa vya juu na vya chini vya mkondo.
Kulingana na usanidi uliochaguliwa, swichi inaweza kusaidia uendeshaji wa mwongozo, umeme au wa mbali. Wakati vidhibiti sambamba na violesura vya mawasiliano vinajumuishwa, inaweza pia kuwa sehemu ya mfumo wa otomatiki wa usambazaji.
Kwa chaguo za ziada za vifaa, wanunuzi wanaweza kuchunguza anuwai ya bidhaa za ubadilishaji wa shehena ya voltage ya kati ya Anqiang Power na kulinganisha mipangilio tofauti ya ubadilishaji kabla ya kukamilisha vipimo vya mradi.
Vigezo vya kiufundi huamua ikiwa swichi inafaa kwa mtandao fulani. Jedwali lifuatalo linatoa muhtasari wa vipimo muhimu vilivyochapishwa kwa bidhaa ya Anqiang Power FLW34-24/630-20. Thamani zinapaswa kuthibitishwa dhidi ya hifadhidata ya sasa na usanidi ulioidhinishwa kabla ya ununuzi.
| Kigezo | Uainishaji Uliochapishwa | Kuzingatia Uchaguzi |
|---|---|---|
| Mfano wa bidhaa | FLW34-24 / FLW34-24/630-20 | Thibitisha muundo halisi wa muundo kwenye nukuu na hifadhidata. |
| Chaguzi za voltage zilizokadiriwa | 11kV, 24kV, 33kV | Linganisha toleo lililochaguliwa na voltage ya mtandao na mahitaji ya insulation. |
| Iliyokadiriwa sasa | 630A | Angalia mzigo unaoendelea wa sasa na hali ya uendeshaji inayotarajiwa. |
| Iliyokadiriwa mara kwa mara | 50/60Hz ilivyoelezwa kwenye ukurasa wa bidhaa | Thibitisha mzunguko unaotumika wa usanidi ulioagizwa. |
| Kilele kuhimili sasa | 50kA | Thibitisha msingi wa jaribio, muda na uratibu na viwango vya hitilafu za mfumo. |
| Imekadiriwa muda mfupi kuhimili sasa | 20/4kA/s kama ilivyoorodheshwa | Omba ufafanuzi wa nukuu na muda wake unaotumika. |
| Iliyokadiriwa kuchaji kebo na mkondo wa kupasuka | 25A | Thibitisha kufaa kwa wajibu mahususi wa kubadili kebo. |
| Iliyokadiriwa malipo ya laini na mkondo wa kukatika | 16A | Thibitisha programu iliyokusudiwa ya kubadilisha laini ya kichwa. |
| Uendeshaji wa mitambo | Operesheni 6,000 zimeorodheshwa | Angalia hali ya mtihani na ratiba ya matengenezo. |
| Kiwango cha uvujaji wa gesi | Sio zaidi ya 1% kwa mwaka, kama ilivyoorodheshwa | Thibitisha kiwango kinachotumika na mbinu ya kipimo. |
| Kinga na ulinzi wa kidhibiti | IP44 iliyoorodheshwa | Tathmini mfiduo, uwekaji wa baraza la mawaziri, na mahitaji ya ziada ya ulinzi wa mazingira. |
Vidokezo muhimu vya uainishaji:Orodha ya vigezo iliyochapishwa ina maingizo yaliyofupishwa au yenye utata, ikijumuisha nukuu ya marudio na nukuu ya sasa ya muda mfupi. Thamani hizi hazipaswi kufasiriwa kama matokeo ya mtihani yaliyothibitishwa bila uthibitisho kutoka kwa Anqiang Power. Hasa, ukadiriaji wa kilele wa kuhimili si sawa na uwezo uliokadiriwa wa kuvunja mzunguko mfupi.
Kwa uhifadhi wa nyaraka za mradi, pia omba ripoti zinazotumika za majaribio ya aina, viwango vya insulation, maelezo ya utaratibu wa uendeshaji, volteji ya udhibiti, mpangilio wa vituo na michoro ya usakinishaji. Hati hizi husaidia wahandisi kutathmini mkusanyiko kamili wa kubadili badala ya kutegemea ukadiriaji mmoja wa kichwa.
Inapoundwa kwa usahihi na kudumishwa, swichi ya SF6 ya kuvunja mzigo hutoa faida kadhaa za vitendo kwa mifumo ya usambazaji wa juu.
Pole-mounted ujenzi huweka vifaa vya kubadili moja kwa moja kwenye muundo wa usambazaji. Hii inaweza kupunguza hitaji la nafasi ya ziada ya kiwango cha chini na muundo wa malisho ambapo chumba maalum cha umeme cha ndani hakiwezekani.
SF6 ina sifa za nguvu za dielectri na hutumiwa sana katika vifaa vya umeme vya juu-voltage. Ndani ya chumba cha kubadilishia kilichoundwa vizuri, inasaidia insulation na utendaji wa kuzimisha arc. Uwezo halisi wa kubadili unategemea muundo wa mwasiliani, hali ya gesi, utaratibu wa uendeshaji, na wajibu uliokadiriwa.
Chaguzi za kujiendesha, za kuendesha gari na za udhibiti wa mbali zinaweza kutumikia mahitaji tofauti ya uendeshaji. Ubadilishaji wa mbali kunaweza kupunguza hitaji la kutembelewa kwa uga wakati wa usanidi wa mtandao wa kawaida, mradi mfumo wa udhibiti na miundombinu ya mawasiliano vinatekelezwa ipasavyo.
Inapounganishwa na vidhibiti na mifumo ya usimamizi inayooana, swichi iliyopachikwa nguzo inaweza kuchangia usimamizi wa kiotomatiki wa malisho. Wahandisi wanapaswa kuthibitisha itifaki za mawasiliano, mahitaji ya nguvu saidizi, mantiki ya udhibiti, na mipangilio ya kuunganisha kabla ya kuagiza.
Chumba cha kubadilishia kilichofungwa kinaweza kuzuia mfiduo wa vijenzi vya ndani kwa uchafuzi wa nje. Hata hivyo, mahitaji ya chini ya matengenezo ya kawaida haimaanishi uendeshaji usio na matengenezo. Miunganisho ya mitambo, saketi za kudhibiti, vijenzi vya insulation na vigezo vinavyohusiana na gesi bado vinahitaji ukaguzi kulingana na maagizo ya mtengenezaji.
Jambo lingine linalozingatiwa ni jukumu la mazingira. SF6 ni gesi chafuzi yenye nguvu, kwa hivyo wamiliki wa vifaa wanapaswa kutekeleza uzuiaji wa uvujaji, urejeshaji wa gesi, na utunzaji unaozingatia wa mwisho wa maisha. Kulingana na kanuni za mitaa na malengo ya uendelevu ya mradi, teknolojia mbadala za insulation zinaweza pia kuhitaji tathmini.
Switch ya 24kV Pole Mounted SF6 Load Break inafaa kwa programu za usambazaji wa nje wakati ukadiriaji wake wa umeme na vipimo vya mazingira vinalingana na usakinishaji.
Ufaafu wa maombi unategemea zaidi ya voltage ya kawaida. Viwango vya mzunguko mfupi, majukumu ya kubadili, halijoto iliyoko, mwinuko, ukali wa uchafuzi, upakiaji wa upepo, nguvu ya kupachika, na vitendaji vya udhibiti vinavyohitajika vyote lazima vikaguliwe.
Timu za ununuzi zinapaswa kutathmini mazingira kamili ya kufanya kazi badala ya kuchagua kifaa kulingana na voltage na mkondo pekee. Mapitio yaliyoundwa yanaweza kupunguza mapungufu ya vipimo na kuepuka mabadiliko ya gharama kubwa wakati wa usakinishaji.
Wanunuzi wanaolinganisha vifaa vya kubadili wanapaswa pia kuelewa tofauti kati ya kubadili mzigo na kivunja mzunguko. Swichi ya kupakia hushughulikia majukumu ya kawaida ya kubadili iliyobainishwa, huku kikatiza mzunguko wa umeme kilichokadiriwa ipasavyo kimeundwa ili kukatiza mikondo ya hitilafu ndani ya uwezo wake wa kukatika uliotangazwa. Muundo wa ulinzi wa mfumo huamua ni vifaa vipi vinavyohitajika na jinsi vinavyofanya kazi pamoja.
Ufungaji sahihi ni muhimu kwa uendeshaji salama wa vifaa vya nje vya voltage ya kati. Ufungaji na uagizaji unapaswa kufanywa na wafanyakazi wa umeme waliohitimu chini ya taratibu zilizoidhinishwa, na mzunguko uliotengwa na udhibiti wote wa usalama unaofaa.
Vipindi vya matengenezo vinapaswa kufuata maagizo ya mtengenezaji, kanuni zinazotumika za umeme, na mazingira halisi ya uendeshaji. Huenda ukaguzi ukahitajika kuongezeka pale ambapo kifaa kinakumbwa na hali mbaya ya hewa, uchafuzi mkubwa, kubadili mara kwa mara au hali isiyo ya kawaida ya uendeshaji.
Ushughulikiaji wa SF6 lazima ufanywe na wafanyakazi waliofunzwa kwa kutumia vifaa na taratibu zinazofaa. Usitoe gesi kwa makusudi kama njia ya kawaida ya matengenezo. Fuata mahitaji yanayotumika ya kimazingira ili kugundua uvujaji, urejeshaji, uhifadhi na utupaji.
Kazi yake kuu ni kutengeneza na kukatiza mikondo maalum ya mzigo kwenye mtandao wa usambazaji wa voltage ya kati. Pia inasaidia ugawaji wa sehemu za malisho na shughuli zinazodhibitiwa za kubadili. Ulinzi wa makosa lazima utolewe na mfumo wa ulinzi ulioratibiwa ipasavyo.
Taarifa ya bidhaa iliyochapishwa huorodhesha sasa iliyokadiriwa ya 630A. Wanunuzi wanapaswa kuthibitisha usanidi kamili ulioagizwa na ukadiriaji wake wa kiufundi unaotumika kabla ya kununua.
Ndiyo, utendakazi wa mbali unatumika kama chaguo la usanidi wa bidhaa. Kidhibiti kinachohitajika, usambazaji wa umeme wa ziada, violesura vya mawasiliano, na upatanifu wa kiotomatiki unapaswa kuthibitishwa kwa mradi.
Hapana. Swichi ya kukatika kwa upakiaji imeundwa ili kukatiza mikondo ya upakiaji iliyobainishwa, ilhali kikatiza mzunguko kimeundwa ili kukatiza mikondo ya hitilafu ndani ya uwezo wake wa kupasuka uliokadiriwa. Mpangilio sahihi wa vifaa unategemea utafiti wa ulinzi wa mtandao na viwango vinavyotumika.
Nguvu ya Anqiang huorodhesha chaguzi za 11kV, 24kV na 33kV zilizokadiriwa-voltage. Usanidi unaopatikana, mahitaji ya insulation, na maelezo ya vipimo yanapaswa kuthibitishwa na mtengenezaji.
Ndiyo. Ingawa chumba cha gesi kilichofungwa kinaweza kupunguza mfiduo wa uchafuzi wa nje, ukaguzi wa mara kwa mara unasalia kuwa muhimu. Matengenezo yanapaswa kufunika utaratibu wa uendeshaji, vijenzi vya insulation, mfumo wa udhibiti na hali ya gesi kama ilivyobainishwa na mtengenezaji.
Toa voltage ya mfumo, sasa iliyokadiriwa, mzunguko, mazingira ya usakinishaji, hali ya uendeshaji inayohitajika, voltage ya kudhibiti, wingi, viwango vinavyotumika, na eneo la mradi. Mchoro wa mstari mmoja, mahitaji ya kupachika, na hali yoyote maalum ya mazingira inaweza kumsaidia msambazaji kuthibitisha usanidi unaofaa.
Switch ya 24kV Iliyopachikwa Mzigo wa SF6 inaweza kuwa na jukumu muhimu katika usambazaji wa kisasa wa voltage ya wastani kwa kuwezesha ubadilishaji wa mizigo unaodhibitiwa, kusaidia utenganishaji wa sehemu za malisho, na kutoa chaguo kwa uendeshaji wa ndani au wa mbali. Ufanisi wake unategemea uteuzi sahihi wa umeme, ulinzi wa hitilafu ulioratibiwa, usakinishaji unaofaa, na uwajibikaji wa matengenezo ya muda mrefu.
Nguvu ya Anqiang inatoa mfululizo wa FLW34-24 kwa miradi ya usambazaji inayohitaji vifaa vya kubadili vilivyowekwa kwenye nguzo, iliyochapishwa na vipimo vya 630A vilivyokadiriwa na chaguzi nyingi za voltage. Kabla ya kuagiza, thibitisha hifadhidata ya kiufundi, usanidi wa uendeshaji, ufaafu wa mazingira, na nyaraka za majaribio husika. Ikiwa unapanga uboreshaji wa matumizi, mradi wa usambazaji wa viwandani, au usakinishaji wa kiotomatiki wa usambazaji, kagua maelezo ya bidhaa nawasiliana nasiili kujadili mahitaji yako ya voltage, vipimo vya kiufundi, na mahitaji ya kubinafsisha na timu ya Anqiang Power.
