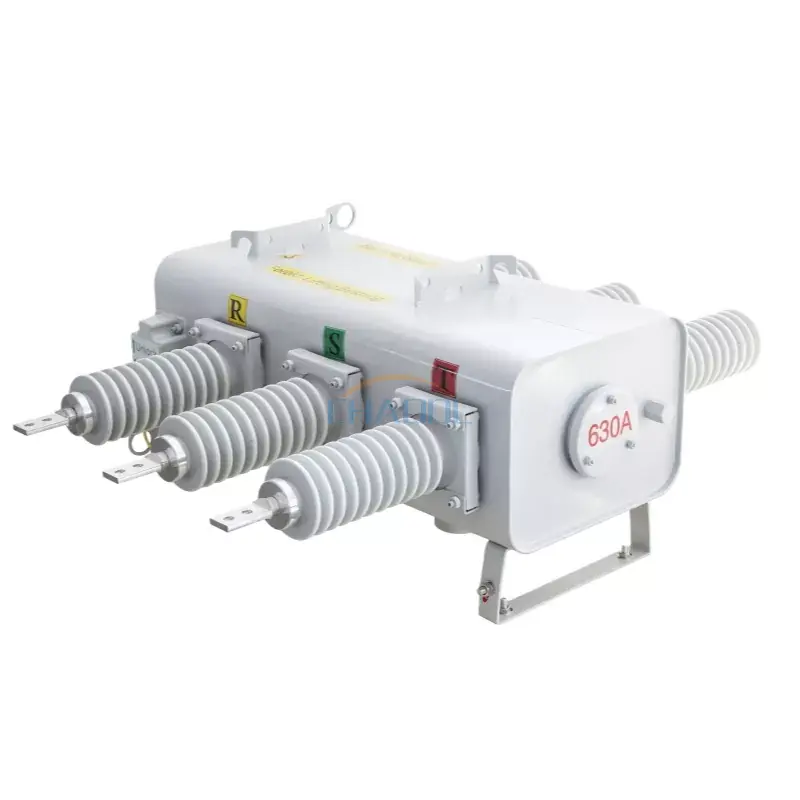

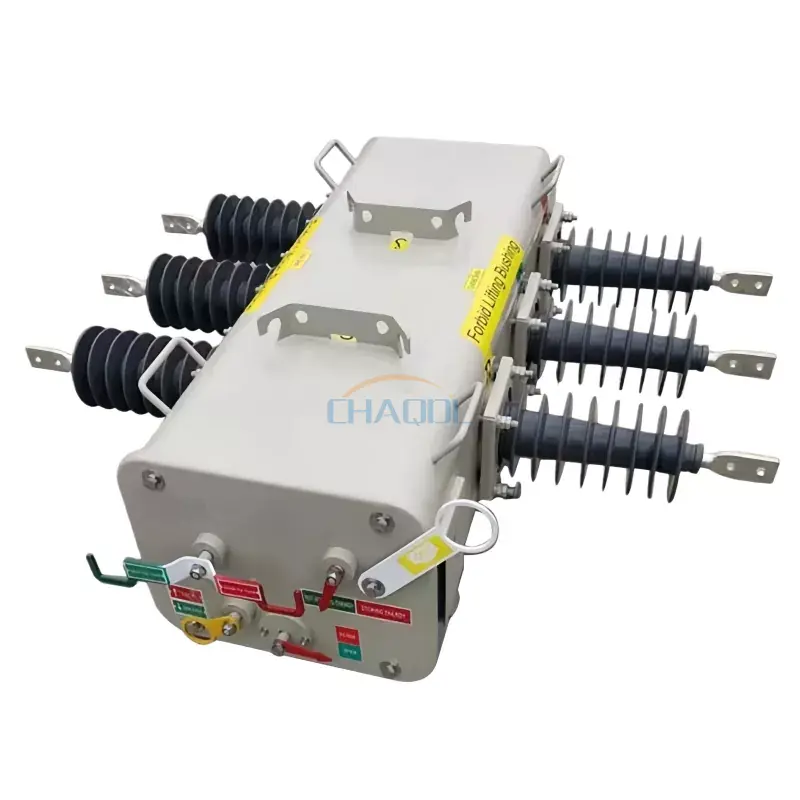

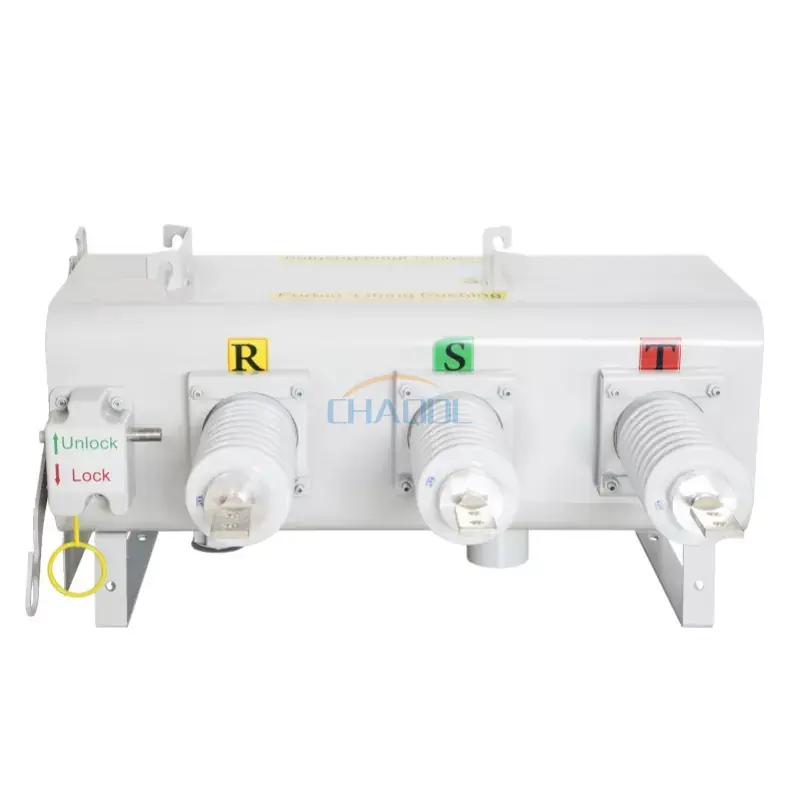

24kV Pole Iliyopachikwa SF6 Load Break Switch

Model:FLW34-24

Anqiang Power ni muuzaji wa China wa swichi za kuvunja shehena za SF6 zilizowekwa kwenye nguzo za 24KV. Swichi hii ya kukatika kwa mzigo wa SF6 iliyowekwa kwenye nguzo inafaa kwa voltages zilizokadiriwa za 11KV, 24KV, na 33KV, na mkondo uliokadiriwa wa 630A na mzunguko uliokadiriwa wa 50/60Hz. Tunaweza kubinafsisha na kukuza bidhaa kulingana na mahitaji ya kigezo cha nguvu cha mtumiaji.

Tuma Uchunguzi

Maelezo ya bidhaa

Nguzo ya 24KV iliyowekwa kwenye swichi ya kuvunja mzigo ya SF6, mfano FLW34-24/630-20, imeundwa kwa ajili ya kubadili na kukatiza mikondo ya mizigo na mikondo ya upakiaji katika mitandao ya usambazaji wa nguvu, na inaweza kutenga moja kwa moja sehemu mbovu za nyaya za umeme. 24kV Pole Mounted SF6 Load Break Swichi inaweza kuendeshwa kwa mikono, umeme, au kwa mbali. Kidhibiti cha kielektroniki kimewekwa kwenye uzio wa chuma cha pua, kinachofaa kwa hali mbalimbali za hali ya hewa, na kinaweza kubeba modemu zenye waya na zisizotumia waya kwa udhibiti wa kijijini. Muundo wake rahisi uliowekwa kwa nguzo huhakikisha ufungaji rahisi na wa haraka, kupunguza gharama za ujenzi.

Aina ya Bidhaa

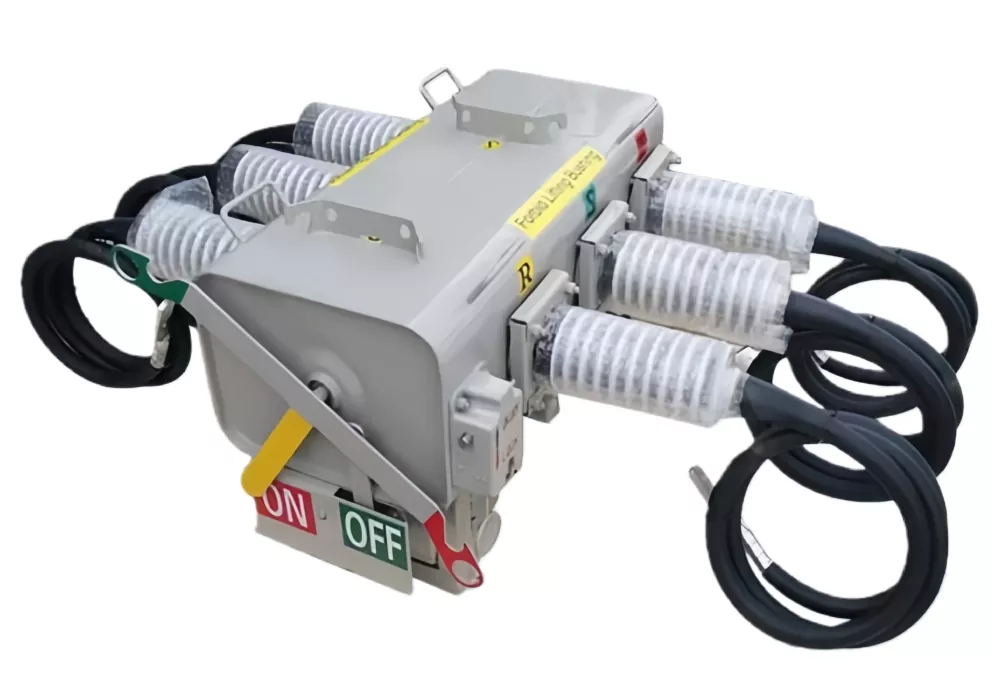

1.Cable bushing, molded cable plagi.

24kV Pole Mounted SF6 Load Break Switch

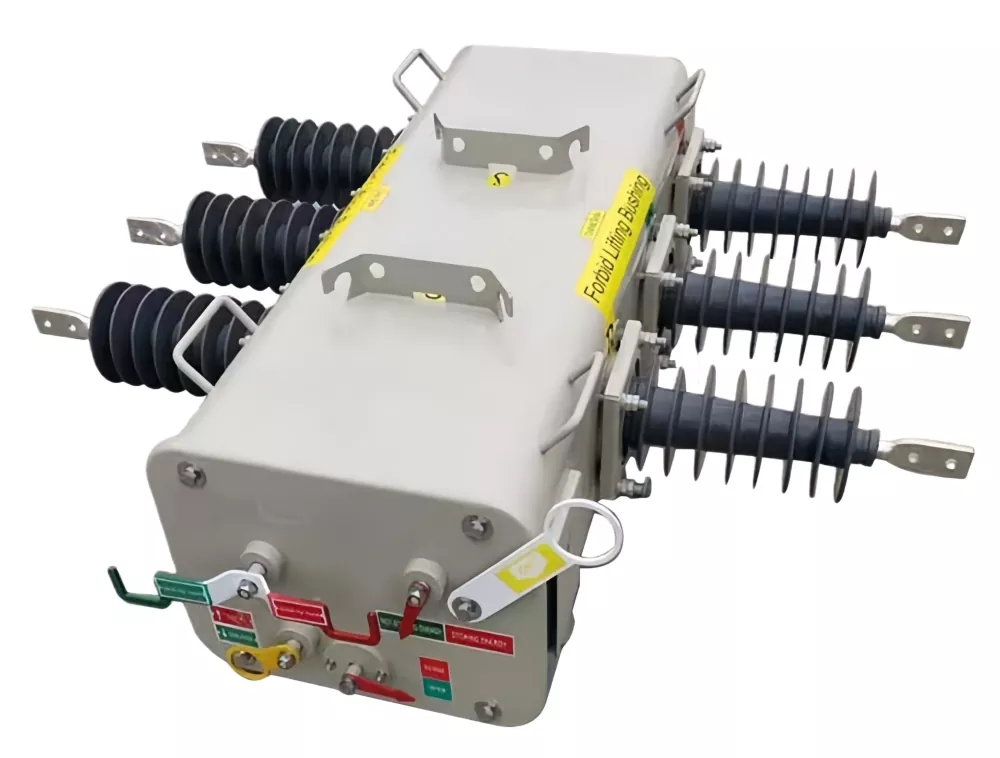

2. Sleeve ya mpira iliyounganishwa, yenye vituo vya wiring kwa pato.

24kV Pole Mounted SF6 Load Break Switch

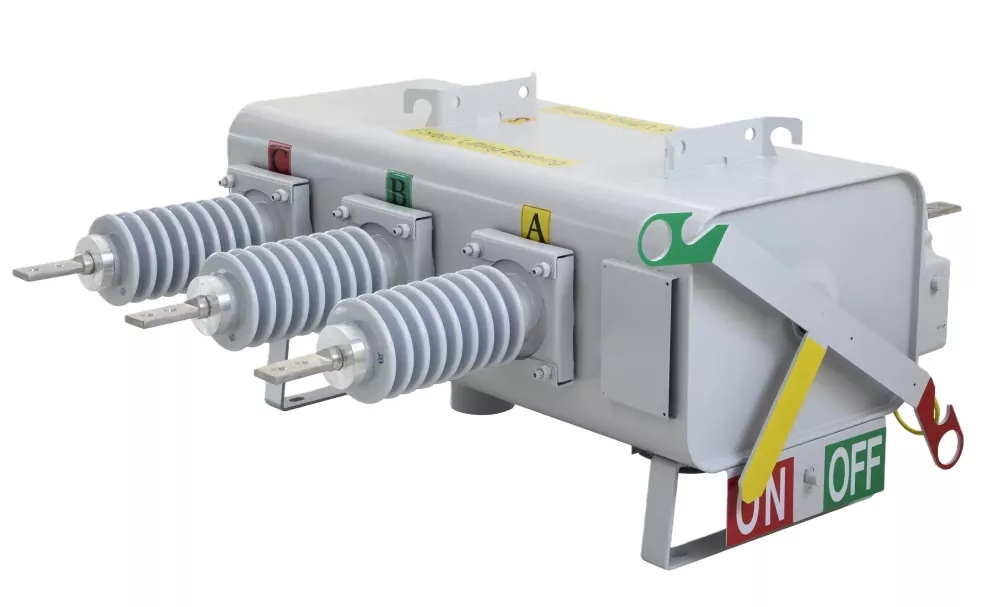

3.Sleeve ya keramik, vituo vya wiring kwa uunganisho wa pato.

24kV Pole Mounted SF6 Load Break Switch

Vigezo vya Kiufundi

Ilipimwa voltage	11/24/33KV
Nguvu iliyokadiriwa	5060Hz
Iliyokadiriwa sasa	630A
Imekadiriwa sasa kupasuka (0.05 MPa/20℃)	630A
Kilele kuhimili sasa	50kA
Imekadiriwa sasa kufunga kwa muda mfupi	50kA
Imekadiriwa muda mfupi kuhimili sasa	20/4KA/s
Iliyokadiriwa kuchaji kebo na mkondo wa kupasuka	25A
Iliyokadiriwa malipo ya laini na mkondo wa kukatika	16A
Imekadiriwa mkondo wa kupasuka kwa kitanzi funge	630A
Msisimko wa sasa	21A
Imekadiriwa mizunguko ya sasa ya kuvunja	≥400 mara
Kiwango cha uvujaji wa gesi	≤1% kwa mwaka
SF6 unyevu wa gesi kwenye makabidhiano ya kiwanda	≤150ppm
Thamani ya uendeshaji ya ubadilishaji wa unyevu wa gesi ya SF6	≤300ppm
Uendeshaji wa utulivu wa mitambo	Mara 6000
Ilipimwa voltage ya uendeshaji na mzunguko msaidizi lilipimwa voltage	DC220/110/48/24 AC220/110
Ukadiriaji wa ulinzi wa uzio na kidhibiti	IP44

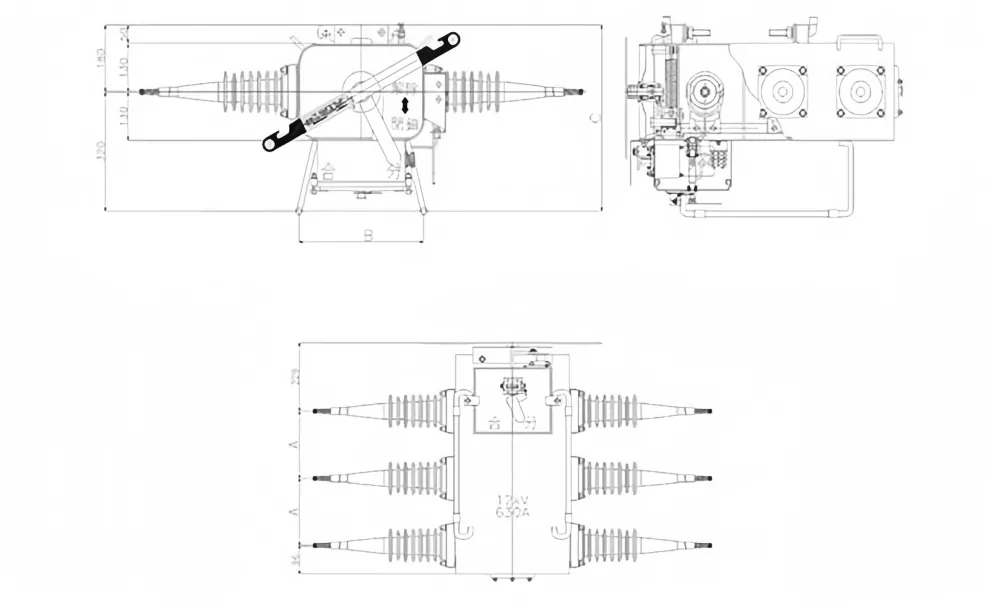

Vipimo vya bidhaa

24kV Pole Mounted SF6 Load Break Switch

Vipimo vya nje(mm)				Vipimo vya usakinishaji(mm)	Umbali wa kupasuka kwa kichaka (mm)
	A	B	C	W*H
KV 11	250	435	500	500*290	556
24KV	300	435	500	500*290	840
KV 33	350	435	500	700*290	1250
