66KV Tangi Aina SF6 Circuit Breaker

Kivunja Tangi cha 66KV cha Aina ya SF6 ya Kivunja Mzunguko (Mfano: LW36-66) ni kivunja saketi cha juu cha umeme cha nje kilichoundwa kwa ajili ya mifumo ya usambazaji na usambazaji wa nguvu ya 66KV yenye masafa yaliyokadiriwa ya 50Hz AC. Kwa kutumia gesi ya SF6 kama njia ya kuhami joto na kuzimia kwa safu, hutoa ubadilishaji unaotegemewa, kukatizwa kwa hitilafu, na ulinzi kwa vituo vidogo, gridi za nishati za matumizi, vifaa vya viwandani, na miradi ya nishati mbadala. Kivunja mzunguko pia kinaweza kutumika kama kivunja tie ya basi na kwa programu za kubadilishia fedha za benki ya capacitor.

LW36-66 imeundwa kwa muundo wa tanki moja kwa moja, hupunguza nafasi ya usakinishaji huku ikitoa utendakazi bora wa umeme na utegemezi wa muda mrefu wa kufanya kazi. Utaratibu wake wa hali ya juu wa uendeshaji wa majira ya kuchipua, kiwango cha chini cha uvujaji wa SF6, na muundo unaofaa matengenezo huifanya kuwa suluhisho bora kwa mitandao ya kisasa ya upokezaji wa voltage ya juu inayohitaji utendakazi salama, bora na thabiti.

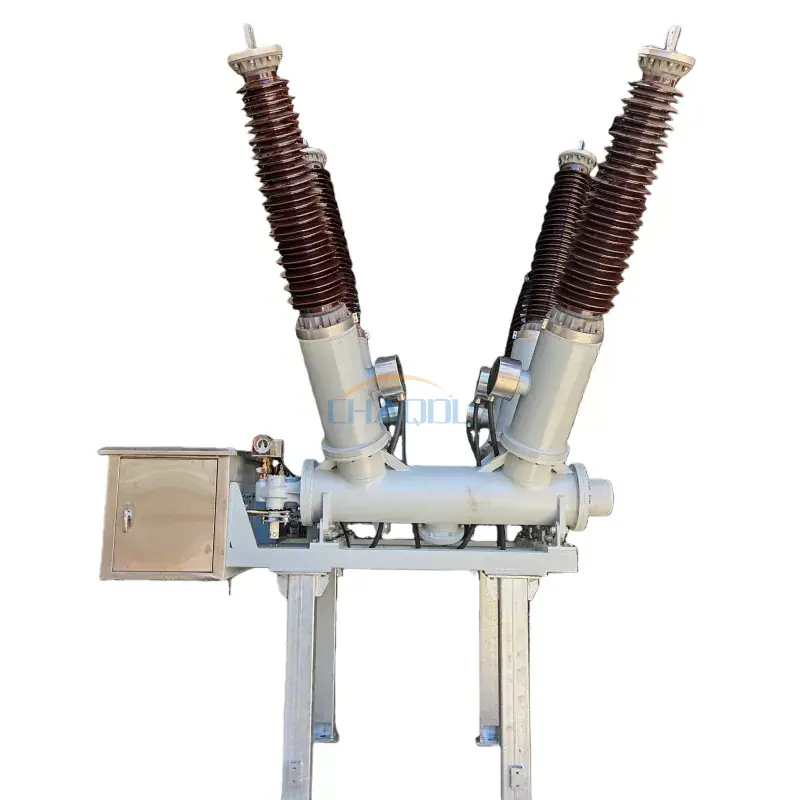

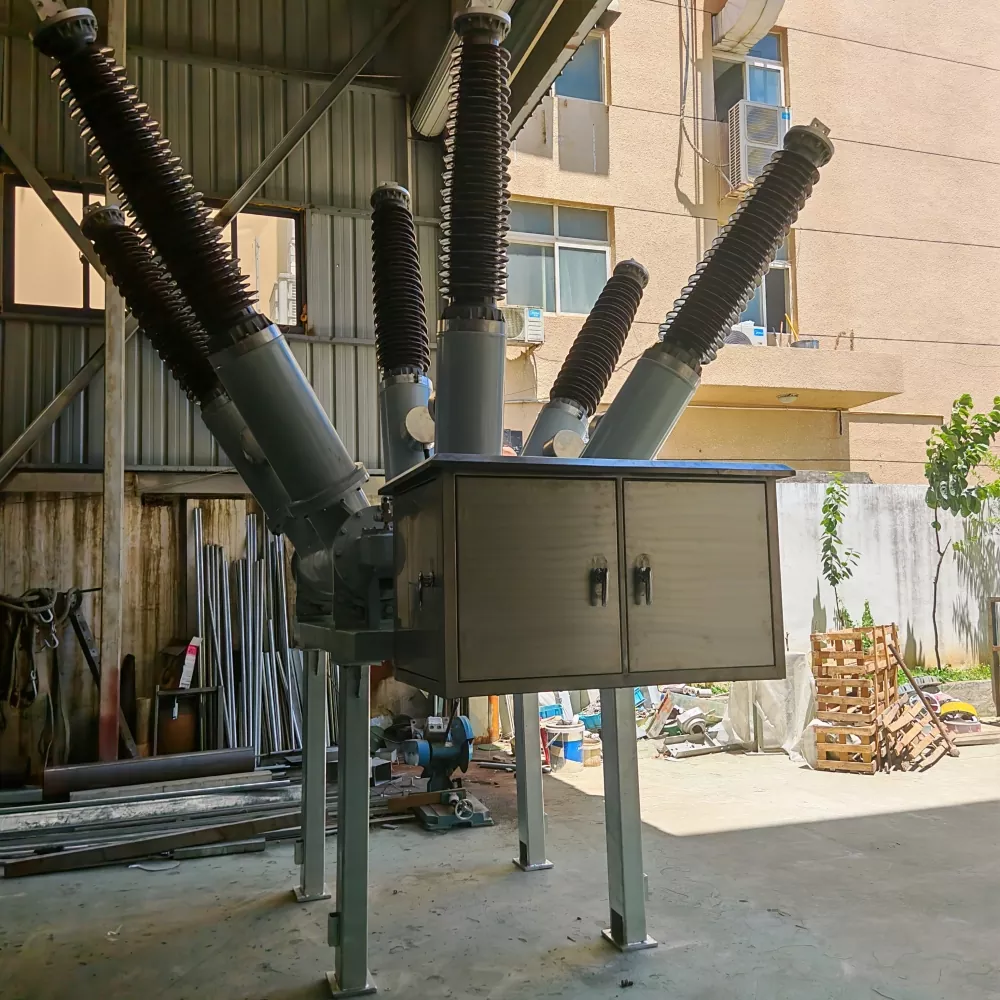

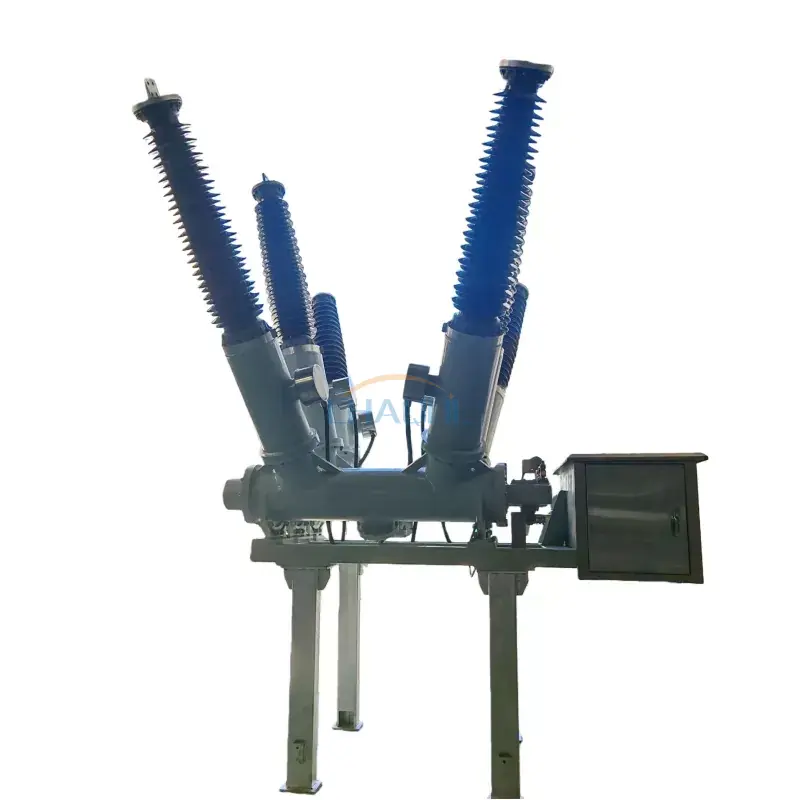

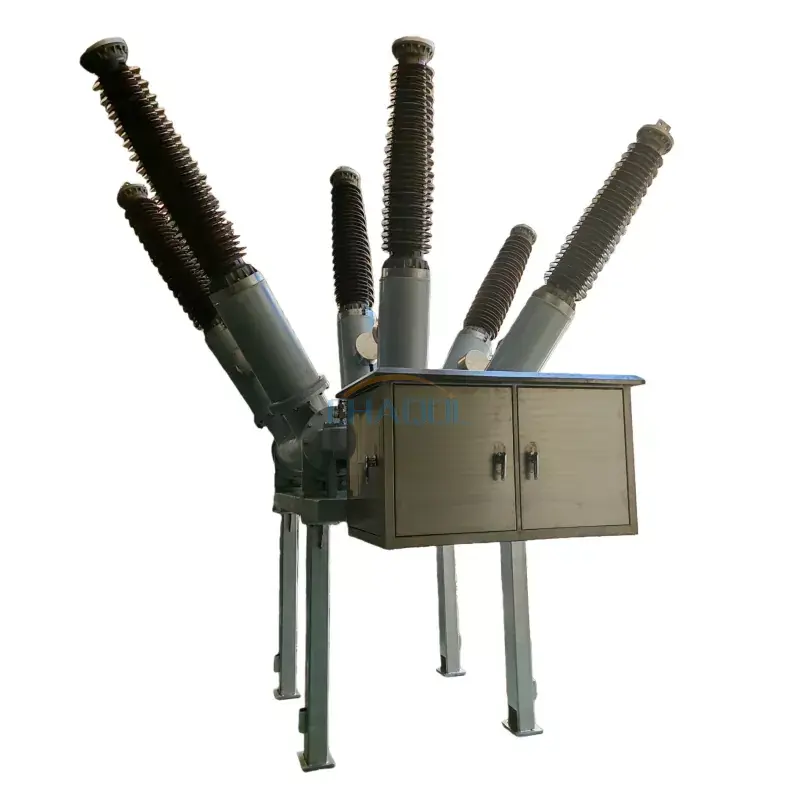

Picha ya Bidhaa Halisi

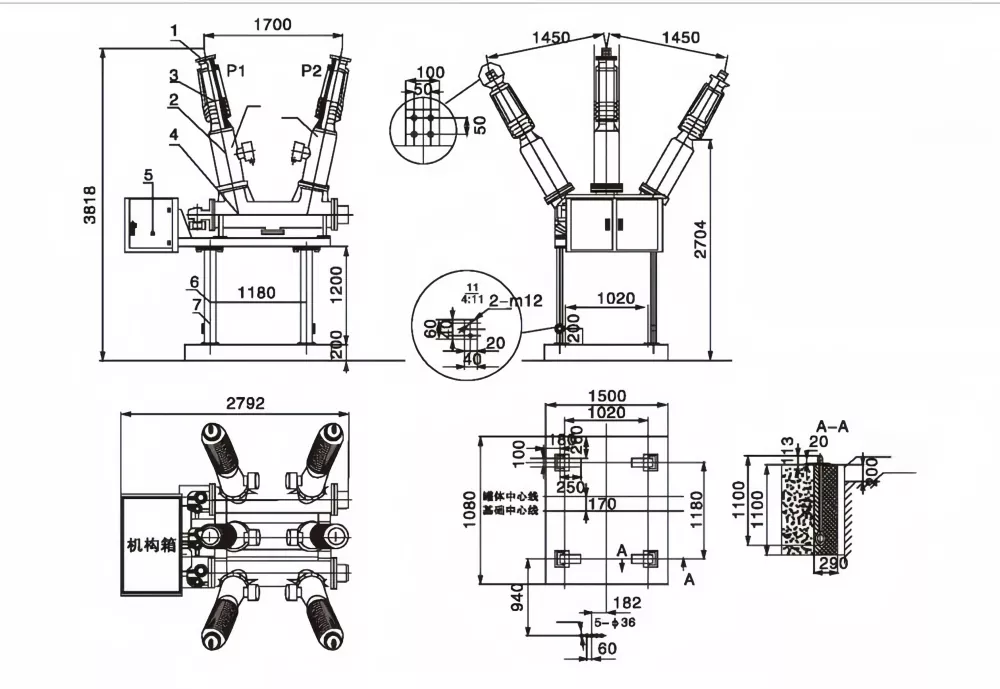

Mchoro wa Vipimo vya Bidhaa

Muundo Mkuu

• Kitengo cha terminal cha awamu moja cha alumini iliyojaa fedha kwa upitishaji bora wa umeme.
• Nguvu ya juu ya porcelain inayotoka bushing na utendaji bora wa insulation.
• Transfoma ya sasa iliyojengwa ndani (CT) kwa ulinzi na kipimo.
• Chumba cha kuzimia cha safu ya SF6 kilichowekwa kwenye sakafu chenye uwezo wa juu wa kukatiza.
• Baraza la mawaziri la utaratibu linalounganisha utaratibu wa uendeshaji wa spring na vipengele vya udhibiti wa sekondari.
• Usaidizi mzito wa chuma cha mabati kwa usakinishaji thabiti.
• Vituo vingi vya kutuliza kwa usalama wa uendeshaji ulioboreshwa.

Vipengele vya Bidhaa

• Imekadiriwa sasa hadi3150A, yanafaa kwa ajili ya maombi ya uhamishaji mizigo mizito.
• Teknolojia ya hali ya juu ya insulation ya gesi ya SF6 inahakikisha nguvu bora ya dielectric na kutoweka kwa safu ya kuaminika.
• Uvumilivu wa muda mrefu wa umeme na uwezo wa kukatika kwa hitilafu 31.5kA na hadi shughuli 10,000 za kiufundi.
• Kiwango cha kila mwaka cha kuvuja kwa gesi ya SF6 chini ya 0.5%, kupunguza mahitaji ya matengenezo na kuhakikisha kuegemea kwa kuziba kwa muda mrefu.
• The66KV Tangi Aina SF6 Circuit Breakerimeundwa kwa ajili ya mazingira magumu ya nje, inayoauni Kiwango cha IV cha Uchafuzi na halijoto iliyoko kutoka -40°C hadi +40°C.
• Ujenzi wa aina ya tank ya kompakt hupunguza nafasi ya ufungaji wakati unaboresha utulivu wa mitambo.
• Inafaa kwa ufuatiliaji wa mbali, uwekaji otomatiki wa kituo kidogo, na programu za kisasa za gridi mahiri.

Vipimo vya Kiufundi

Vipimo vya Utaratibu wa Uendeshaji

Maombi

The66KV Tangi Aina SF6 Circuit Breakerhutumika sana katika mifumo ya usambazaji na usambazaji wa nguvu ya juu-voltage ambapo kubadili na ulinzi wa kuaminika ni muhimu.

• Vituo vidogo vya 66KV
• Mitandao ya usambazaji na usambazaji wa huduma
• Mitambo ya kuzalisha nguvu
• Ujumuishaji wa gridi ya nishati mbadala
• Mifumo ya usambazaji wa nguvu za viwandani
• Kubadilisha benki ya capacitor
• Kinga ya basi na ulinzi wa malisho
• Miradi mahiri ya gridi na kituo kidogo cha otomatiki

Kanuni ya Kufanya Kazi

Kivunja Tangi cha Aina ya SF6 ya Tangi ya SF6 hutumia gesi ya sulfuri hexafluoride (SF6) kama nyenzo ya kuhami joto na ya kuzima arc. Wakati mawasiliano yanapojitenga wakati wa operesheni ya kubadili, arc ya umeme huzalishwa. Gesi ya shinikizo la juu la SF6 hupoa kwa haraka na kufanya arc kuwa hai, hivyo kuruhusu mkondo wa hitilafu kukatizwa kwa usalama na kwa ufanisi. Utaratibu wa uendeshaji wa chemchemi ya motor-charged hutoa uendeshaji wa haraka wa kufungua na kufunga, kuhakikisha ulinzi wa kuaminika kwa mifumo ya umeme ya juu-voltage.

Maswali Yanayoulizwa Mara Kwa Mara

Je, Kivunja Mzunguko cha Tangi cha 66KV cha SF6 kinatumika kwa ajili gani?

Inatumika kwa kubadili, ulinzi na kukatizwa kwa hitilafu katika mifumo ya usambazaji na usambazaji ya 66KV, kusaidia kudumisha utendakazi salama na wa kutegemewa wa vituo vidogo na gridi za umeme.

Ni faida gani za kivunja mzunguko wa aina ya tank ya SF6?

Vivunja saketi vya aina ya tank ya SF6 hutoa utendaji bora wa insulation, uwezo wa juu wa kukatiza, muundo wa kompakt, mahitaji ya chini ya matengenezo, na maisha marefu ya huduma ya mitambo.

Je, kivunja mzunguko hiki kinaweza kutumika kwa ubadilishaji wa benki ya capacitor?

Ndiyo. LW36-66 inafaa kwa ubadilishaji wa benki ya capacitor, maombi ya kufunga basi, na ulinzi wa njia ya upitishaji wa voltage ya juu.

Je, kivunja mzunguko kinafaa kwa mazingira magumu ya nje?

Ndiyo. Imeundwa kufanya kazi kwa kutegemewa chini ya hali ya Kiwango cha IV cha Uchafuzi na halijoto iliyoko kuanzia -40°C hadi +40°C, na kuifanya kufaa kwa usakinishaji wa nje.
