Tenganisha Swichi ya Nguvu ya Juu ya Nje

Model:GW4-12(40.5/72.5/126)

Anqiang Power's Outdoor High Voltage Ondoa Swichi ni vifaa vya kawaida kutumika katika mifumo ya nishati. Kazi yao kuu ni kutenganisha voltage wakati wa matengenezo ya vifaa au mstari ili kuhakikisha usalama. Hawawezi kusumbua sasa mzigo au mzunguko mfupi wa sasa na inapaswa kutumika kwa kushirikiana na wavunjaji wa mzunguko. Wakati wa kuzima nguvu, mzunguko wa mzunguko unapaswa kufunguliwa kwanza, ikifuatiwa na kubadili kukatwa; wakati wa kurejesha nguvu, kubadili kukatwa kunapaswa kufungwa kwanza, ikifuatiwa na mzunguko wa mzunguko.

Tuma Uchunguzi

Maelezo ya bidhaa

TheTenganisha Swichi ya Nguvu ya Juu ya Njeimeundwa kwa ajili ya kutenganisha saketi inayotegemewa katika mifumo ya nje ya nishati ya AC kuanzia 40.5kV hadi 220kV. Inatumika sana katika vituo vidogo, njia za maambukizi, na vituo vya kubadili gridi ambapo kutengwa kwa kuonekana na usalama wa mitambo inahitajika chini ya hali ya juu ya voltage.

Mfululizo huu wa GW4 umeundwa kwa muundo thabiti wa hewa wazi, unaohakikisha utendakazi dhabiti chini ya hali mbaya ya hewa kama vile mvua kubwa, barafu, mzigo wa upepo na mazingira ya uchafuzi wa mazingira. Inaauni modi za uendeshaji za mwongozo na mori, ikitoa ubadilikaji kwa viwango tofauti vya uwekaji otomatiki wa gridi ya taifa.

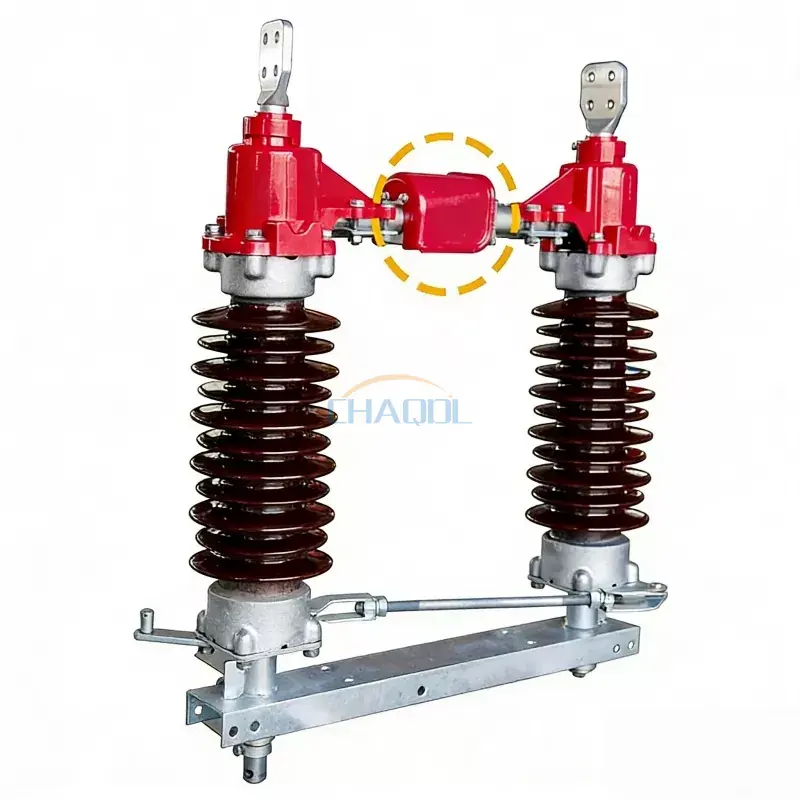

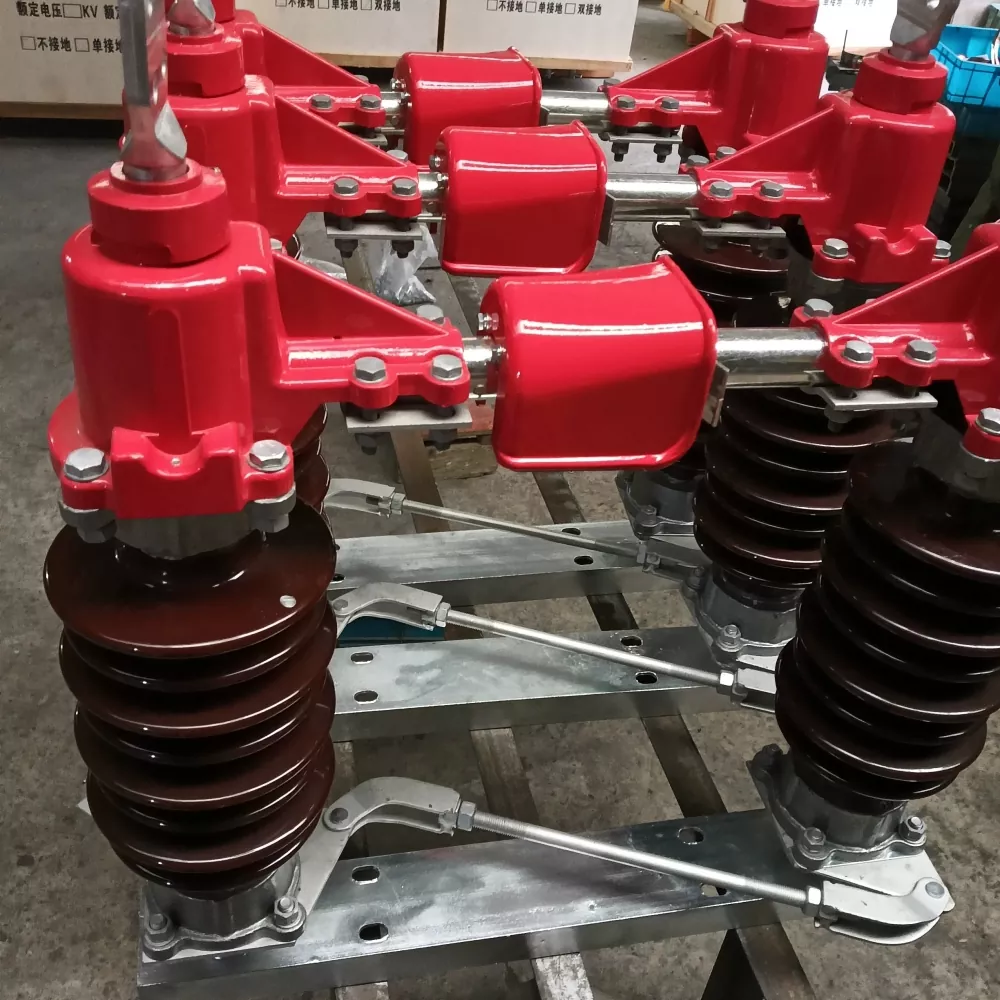

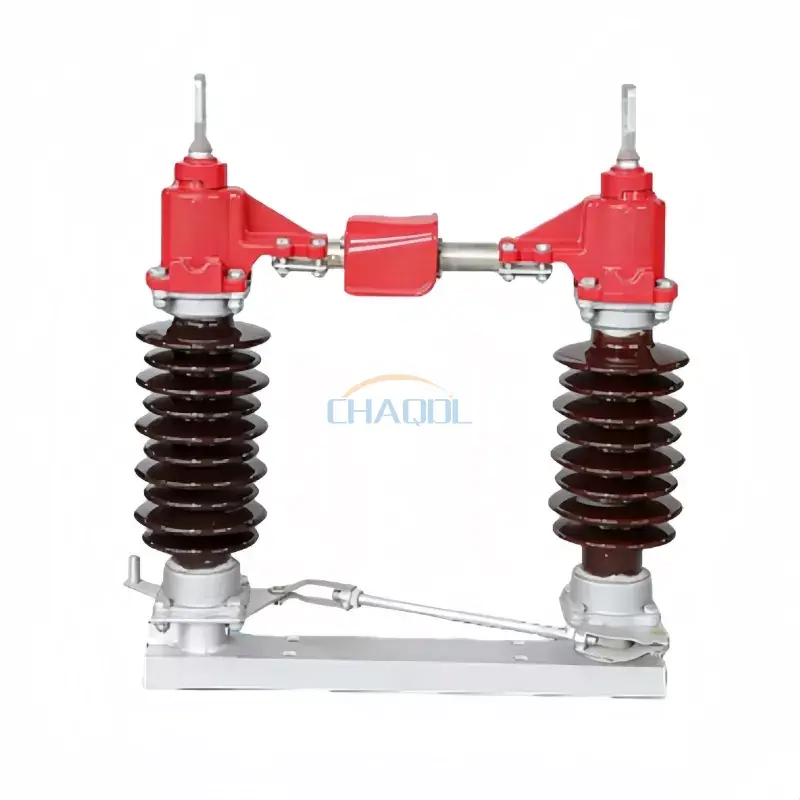

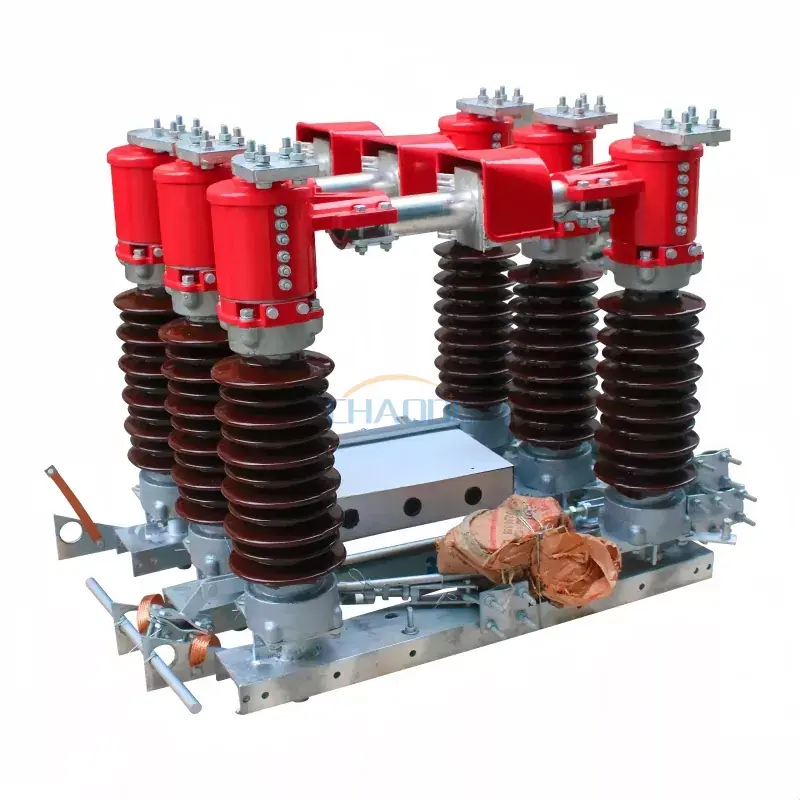

Picha za Bidhaa

Outdoor High Voltage Disconnect Switch GW4 Series

Usanifu wa Muundo na Vipengele vya Uhandisi

Swichi inachukua muundo wa blade ya mzunguko wa mlalo na vihami vya posta ya porcelaini, mirija ya conductive, na fremu ya msingi ya mabati yenye nguvu ya juu. Mfumo wa uunganisho wa mitambo huhakikisha upatanishi wa utendakazi wa awamu tatu, kupunguza hatari za upangaji mbaya wakati wa kubadili.

Ikilinganishwa na watenganishaji wa jadi, hiiTenganisha Swichi ya Nguvu ya Juu ya Njeinaboresha usawa wa shinikizo la mawasiliano na hupunguza oxidation kwenye viungo vya conductive, kwa kiasi kikubwa kupanua maisha ya huduma katika matumizi ya muda mrefu ya nje.

Vigezo vya Kiufundi

Jina la Mradi			Thamani ya kigezo
Ilipimwa voltage			40.5KV		72.5KV		126KV
Kiwango cha insulation iliyokadiriwa	Masafa ya nguvu ya dakika 1 kuhimili voltage		95/115 KV		140/160 KV		230/245KV
	Msukumo wa umeme kuhimili voltage		185/215 KV		325/375 KV		550/630 KV
Iliyokadiriwa mara kwa mara			50 Hz
Iliyokadiriwa sasa			400/630/1000A		1250/1600/2000A		3150/4000A
Imekadiriwa muda mfupi kuhimili sasa			16/20/31.5kA		31.5/40kA		50kA
Upeo uliokadiriwa kuhimili mkondo wa sasa			40/50/63kA		80/100kA		125kA
Imekadiriwa muda wa mzunguko mfupi			4/2s
Imekadiriwa mzigo wa mitambo ya wastaafu	Mzigo wa longitudinal mlalo		750N		1000N
	Mzigo wa upande wa usawa		500N		750N
	Nguvu ya wima		750N		1000N
Maisha ya mitambo			Mara 2000
Utaratibu unaoendeshwa na mtu mwenyewe		Bila kutuliza	CS11(F)
		Kuweka ardhi moja	CS 8-6D(F)
		Kutuliza mara mbili	Mkataji mkuu CS14G, mkataji wa ardhi CS11
		Kudhibiti mzunguko wa voltage	AC 220/380,DC 220
Utaratibu wa uendeshaji unaoendeshwa na motor		Mfano	CJ5/CJ6
		Voltage ya magari	AC220/380,DC220
		Kudhibiti mzunguko wa voltage	AC220,DC220
		Wakati wa ufunguzi (wa kivunja mzunguko)	6±1
Uzito wa bidhaa		Sio msingi	360kg	500kg		700kg
		Kuweka ardhi moja	410kg	600kg		800kg
		Kutuliza mara mbili	460kg	700kg		900kg

Mchoro wa Vipimo vya Bidhaa

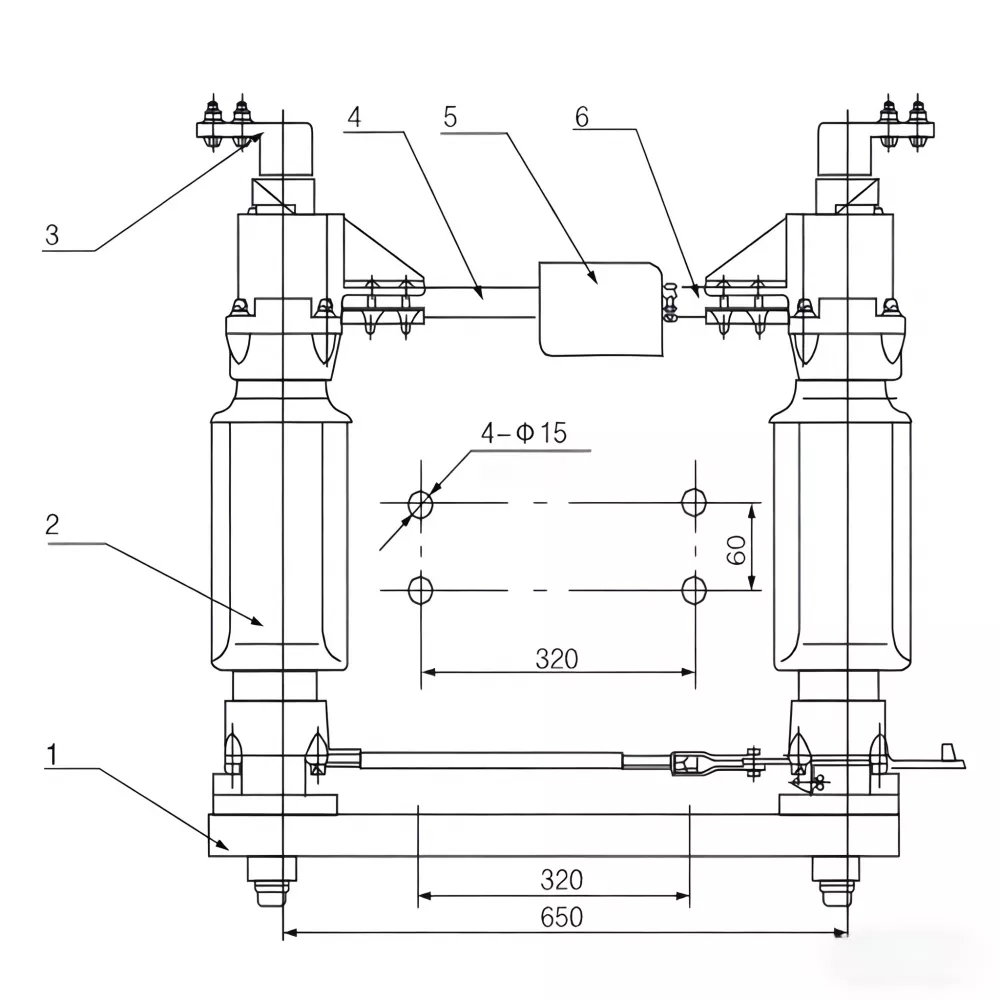

Muhtasari wa Muundo wa Mfululizo wa GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Msingi

2. Msaada wa insulator

3. Terminal ya waya

4. Stationary conductive tube

5. Jalada la maji ya mraba

6. Movable conductive tube

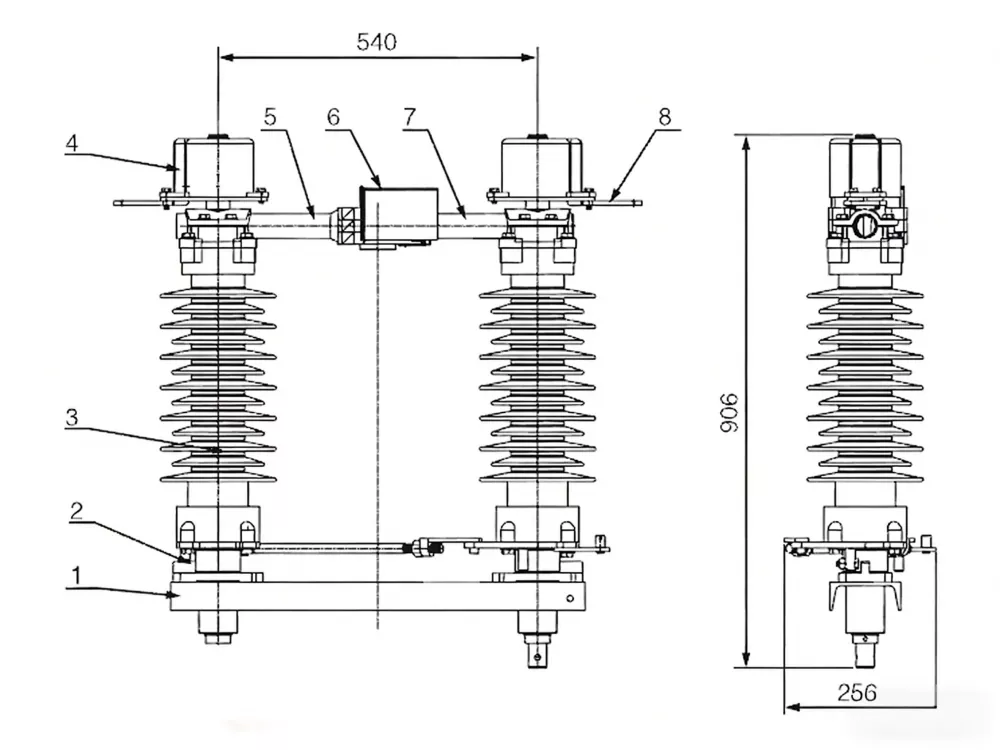

Usanidi wa Pole Moja

Single Pole Outdoor High Voltage Disconnect Switch

1. Bracket ya chuma ya channel

2. Msingi wa usaidizi

3. Kuhami post

4. Njia ya kulia ya kituo

5. Fimbo ya conductive ya mwisho ya cylindrical

6. Kifuniko cha mvua

7. Wasiliana na fimbo ya conductive

8. Terminal ya kushoto

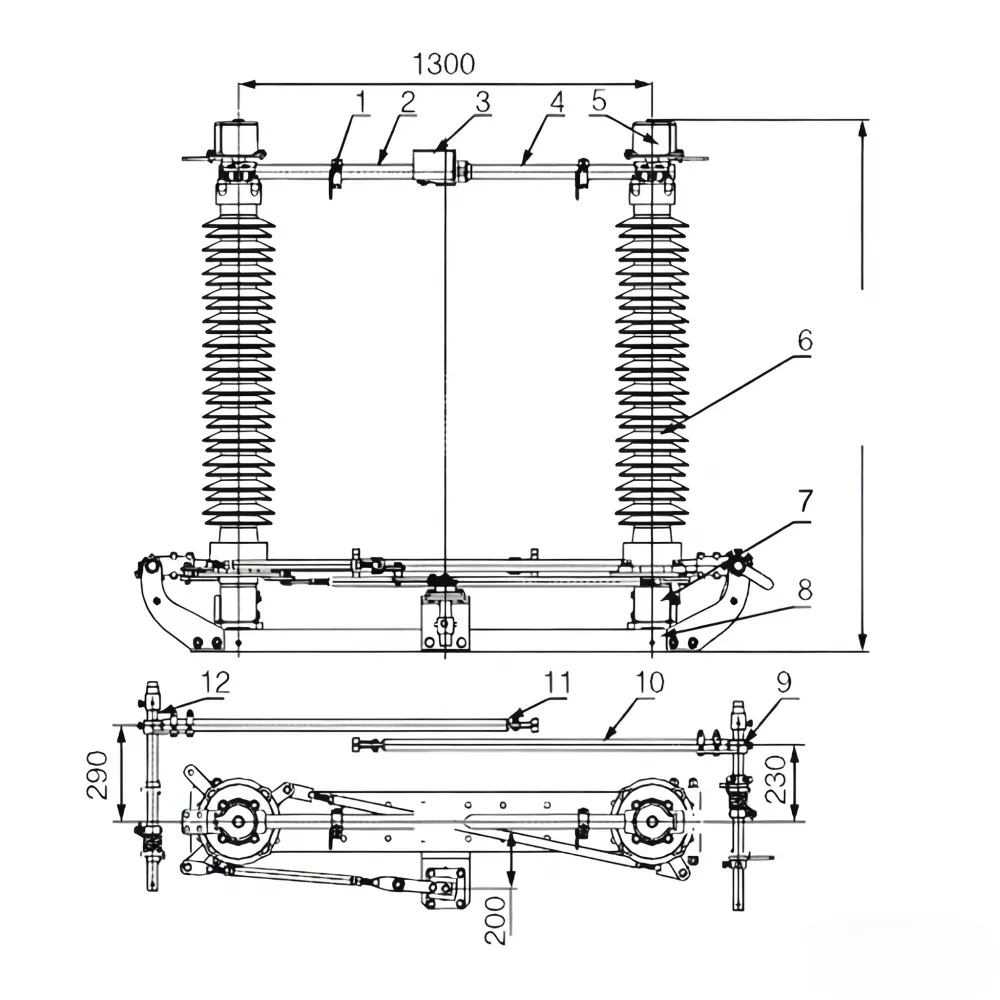

Muundo wa Nguvu ya Juu ya 126kV

126kV Outdoor High Voltage Disconnect Switch

1. Kutuliza kubadili mawasiliano fasta

2. Fimbo ya mwongozo wa mawasiliano

3. Kifuniko cha mvua cha chuma cha pua

4. Fimbo ya conductive ya cylindrical

5. Kizuizi cha terminal cha uunganisho rahisi

6. Msaada wa kuhami

7. Makazi ya kuzaa

8. Kuweka sura ya msingi

9. Mkutano wa kubadili kulia wa kutuliza

10. Kutuliza bomba la chuma la kubadili

11. Kutuliza swichi kusonga mawasiliano

12. Mkutano wa kubadili kutuliza kushoto

Faida za Uhandisi Ikilinganishwa na Bidhaa za Kawaida

Kipengee cha Kulinganisha	GW4 Series Outdoor High Voltage Tenganisha Swichi	Bidhaa za Kawaida za Soko
Utulivu wa Muundo	Msingi wa chuma ulioimarishwa na uunganisho wa awamu tatu uliosawazishwa	Uendeshaji wa awamu ya kujitegemea na hatari ya juu ya kutofautiana
Utendaji wa Mawasiliano	Bomba la conductive lililoboreshwa na upinzani uliopunguzwa wa oksidi	Mguso wa kawaida wa shaba unaoelekea kuvaa kwa muda mrefu
Upinzani wa hali ya hewa	Imeundwa kwa ajili ya mvua, barafu, upepo, na mazingira ya uchafuzi wa mazingira	Ulinzi mdogo dhidi ya hali mbaya ya nje
Hali ya Uendeshaji	Inasaidia uendeshaji wa mwongozo na unaoendeshwa na magari	Mara nyingi mifumo ya mikono tu
Mahitaji ya Matengenezo	Matengenezo ya chini na vipindi virefu vya ukaguzi	Matengenezo ya mara kwa mara yanahitajika

Matukio ya Maombi

Swichi ya Kutenganisha Voltage ya Juu ya Nje inatumika sana katika:

Vituo vidogo vya usambazaji wa voltage ya juu
Mitandao ya usambazaji wa nguvu na vituo vya kubadili gridi ya taifa
Mifumo ya usambazaji wa nguvu ya viwanda
Vituo vidogo vya nishati mbadala (mashamba ya upepo na jua)
Mifumo ya umeme ya reli na miundombinu

Vidokezo vya Ufungaji na Uendeshaji

Mpangilio sahihi wa shimoni inayozunguka na muundo wa usaidizi wa insulator ni muhimu ili kuhakikisha uendeshaji mzuri wa mitambo. Fremu ya msingi lazima iwekwe msingi kwa usalama, na utaratibu wa uendeshaji unapaswa kujaribiwa kabla ya kuongeza nguvu ili kuhakikisha utendakazi wa kubadili salama chini ya hali ya bila mzigo.

Maswali Yanayoulizwa Mara kwa Mara

Swali la 1: Je, ni kazi gani kuu ya Switch hii ya Nje ya Kukatwa kwa Voltage ya Juu?
Inatoa kutengwa inayoonekana ya nyaya za juu-voltage ili kuhakikisha matengenezo salama na uendeshaji wa mfumo.

Q2: Je, swichi hii inaweza kufanya kazi chini ya hali nzito ya hali ya hewa ya nje?
Ndiyo, imeundwa kwa ajili ya mazingira ya nje ya nje ikiwa ni pamoja na uchafuzi wa mazingira, mvua, barafu na hali ya kupakia upepo.

Q3: Ni nini hufanya mfululizo wa GW4 kuwa tofauti na vitenganishi vya kawaida?
Inatoa upatanishi ulioboreshwa wa kimitambo, upinzani thabiti wa kutu, na maisha marefu ya kufanya kazi ikilinganishwa na miundo ya kawaida.

Q4: Je, uendeshaji wa magari unapatikana?
Ndio, mifumo ya mwongozo na inayoendeshwa na gari inaweza kusanidiwa kulingana na mahitaji ya mradi.

Q5: Je, ni sekta gani zinazotumia kifaa hiki kwa kawaida?
Inatumika sana katika usambazaji wa nguvu, vituo vidogo, mifumo ya nishati mbadala, na mitandao nzito ya umeme ya viwandani.
