Swichi ya Kukata Muunganisho wa Nje ya 40.5KV

Model:GW5-40.5

Swichi ya kukata muunganisho ya nje ya Anqiang Power ya 40.5KV iliyotengenezwa kwa kujitegemea ni safu-wima mbili, mapumziko ya mlalo, aina ya kufungua katikati, na inaweza kuwa na swichi za kutuliza kwenye pande moja au pande zote mbili. Ni kifaa cha nje chenye voltage ya juu kinachofaa kwa programu za AC 50Hz, chenye viwango vya voltage vilivyokadiriwa vya 40.5KV, 72.5KV na 126KV. Tunaweza kubinafsisha kulingana na michoro au mahitaji ya mteja.

Tuma Uchunguzi

Maelezo ya bidhaa

Mfululizo wa GW5Swichi ya Kukata Muunganisho wa Nje ya 40.5KVimeundwa kwa ajili ya usambazaji wa volti ya kati na ya juu na mitandao ya usambazaji inayofanya kazi chini ya hali ya AC 50Hz. Inatumiwa sana katika vituo na vituo vya nguvu ili kutenganisha nyaya kwa usalama chini ya voltage bila mzigo wa sasa. Muundo huo unachukua utaratibu wa ufunguzi wa safu wima mbili wa usawa wa aina ya V, kuhakikisha kibali thabiti cha umeme na kuegemea kwa mitambo katika mazingira magumu ya nje.

Ikilinganishwa na swichi za jadi za kutenganisha, hiiSwichi ya Kukata Muunganisho wa Nje ya 40.5KVhutoa upinzani bora wa upepo, utendakazi ulioimarishwa wa kuzuia uchafuzi wa mazingira, na mfumo thabiti zaidi wa mawasiliano, na kuifanya kufaa kwa operesheni ya muda mrefu katika maeneo ya pwani, jangwa na unyevu mwingi.

Vipengele muhimu vya Kubuni

Muundo wa ufunguzi wa mlalo wenye safu mbili ya V kwa uthabiti ulioboreshwa
Muundo wa kawaida wa nguzo na porcelaini ya nguvu ya juu au vihami vya mchanganyiko
Inasaidia njia za uendeshaji za mwongozo na motorized
Mipangilio ya hiari ya kutuliza: isiyo ya msingi, ya msingi mmoja, yenye msingi mara mbili
Mfumo wa kuunganisha wa mitambo kati ya blade kuu na blade ya kutuliza kwa usalama
Upinzani ulioimarishwa wa kutu kwa huduma ya nje ya muda mrefu

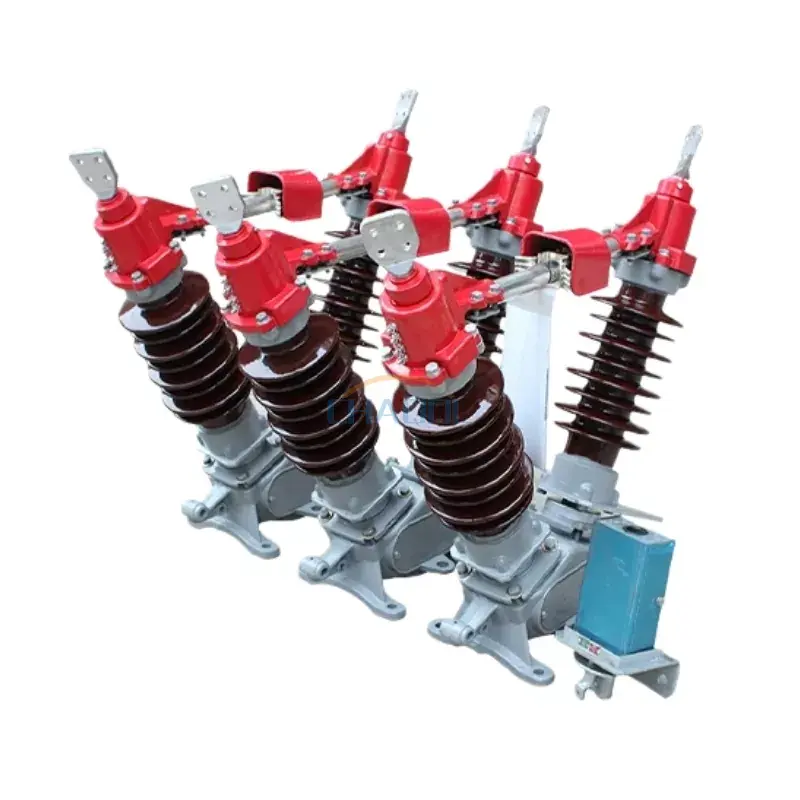

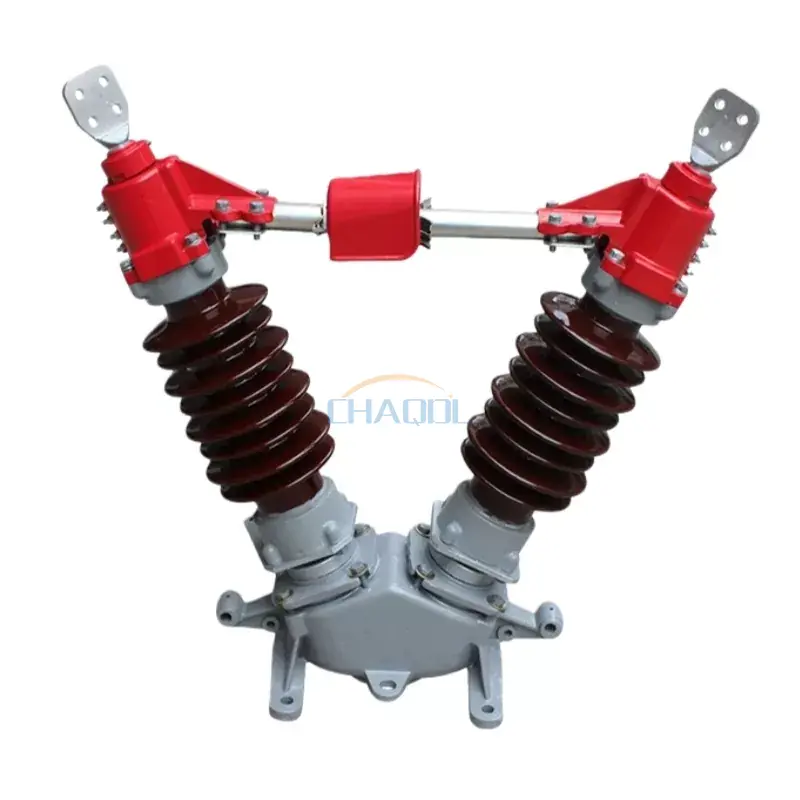

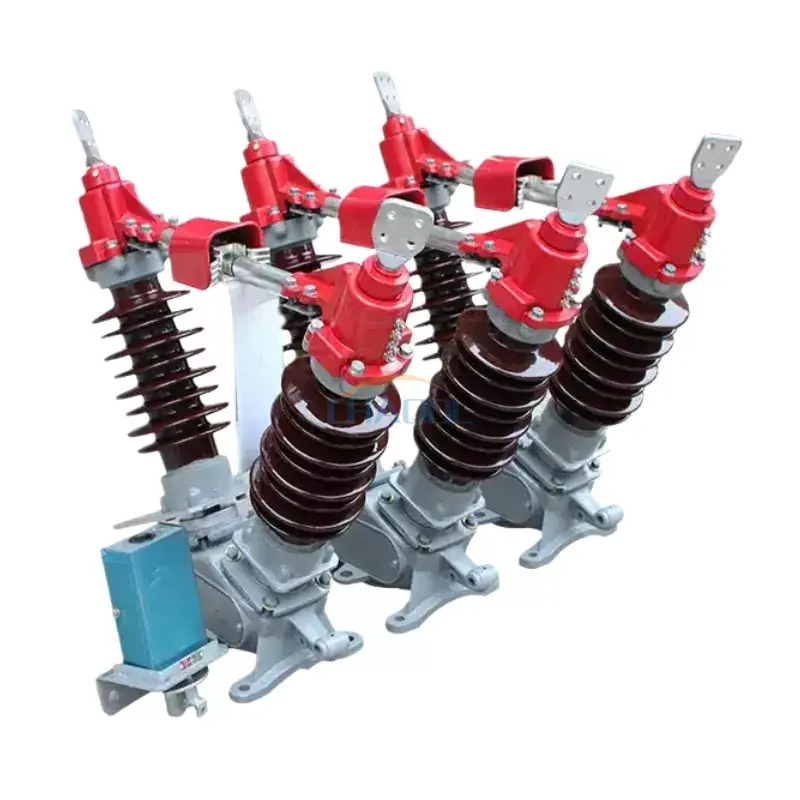

Picha Halisi za Bidhaa

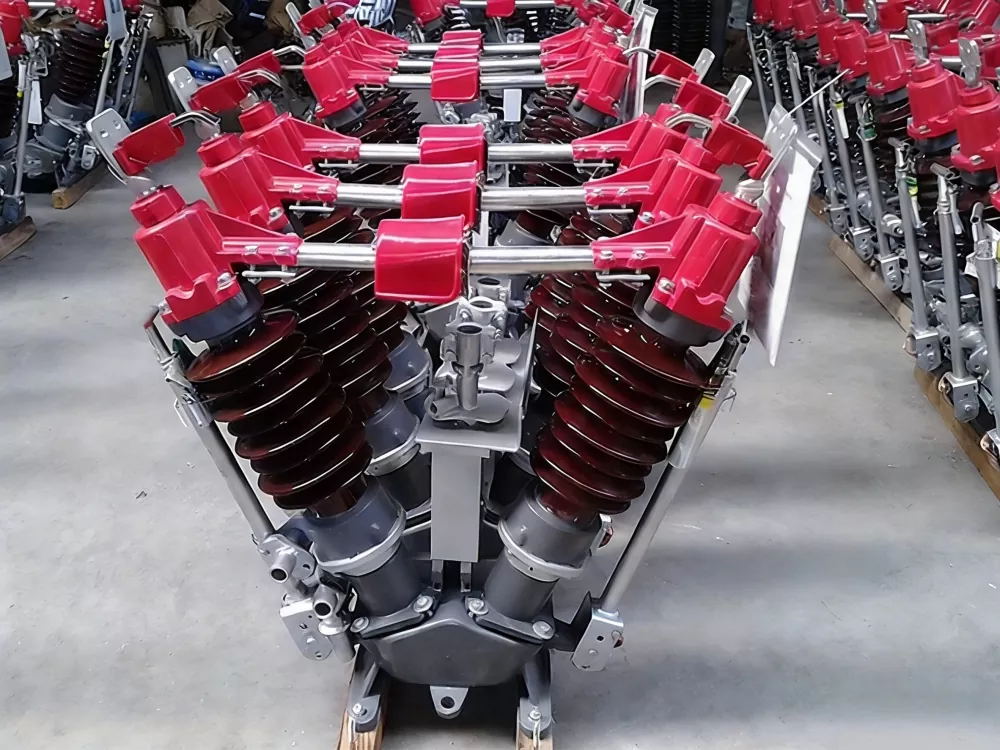

40.5KV Outdoor Disconnecting Switch

Vigezo vya Kiufundi

Jina la Mradi			Thamani ya kigezo
Ilipimwa voltage			40.5KV	72.5KV			126KV
Kiwango cha insulation iliyokadiriwa	Masafa ya nguvu ya dakika 1 kuhimili voltage		95/115 KV	140/160 KV			230/245KV
	Msukumo wa umeme kuhimili voltage		185/215 KV	325/375 KV			550/630 KV
Iliyokadiriwa mara kwa mara			50 Hz
Iliyokadiriwa sasa			630/1250A	1600A			2000A
Imekadiriwa muda wa mzunguko mfupi			4/2s
Imekadiriwa mzigo wa mitambo ya wastaafu	Mzigo wa longitudinal mlalo		750N	1000N
	Mzigo wa upande wa usawa		500N	750N
	Nguvu ya wima		750N	1000N
Umbali wa creepage			1013/1256mm	1813/2248mm
Maisha ya mitambo			Mara 2000
Utaratibu unaoendeshwa na mtu mwenyewe			CS17,CS17G
Utaratibu wa uendeshaji unaoendeshwa na motor		Mfano	CJ5/CJ6
		Voltage ya magari	AC220/380,DC220
		Kudhibiti mzunguko wa voltage	AC220,DC220
		Wakati wa ufunguzi (wa kivunja mzunguko)	6±1
Uzito wa bidhaa		Sio msingi	360kg		500kg	800kg
		Kuweka ardhi moja	390kg		560kg	900kg
		Kutuliza mara mbili	430kg		620kg	1000kg

Mchoro wa Vipimo vya Bidhaa

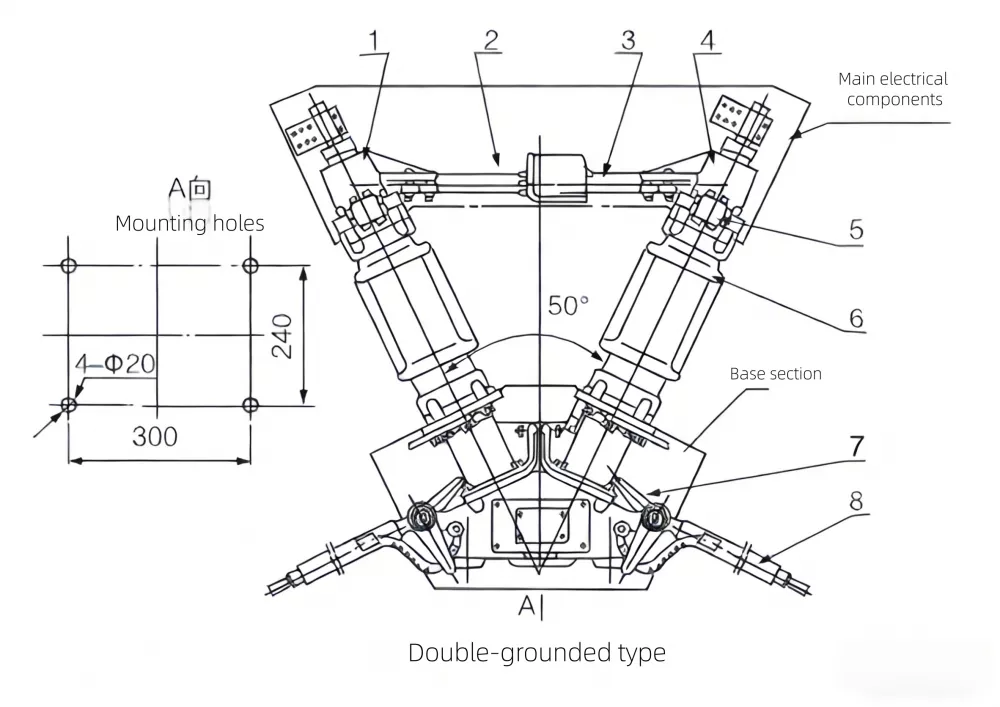

GW5-40.5KV Nje ya Kutenganisha Vipimo vya Vipimo

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Kizuizi cha kituo
2. Mawasiliano kuu
3. Kidole kikuu cha mawasiliano
4. Kizuizi cha terminal
5. Kutuliza kidole cha mawasiliano
6. Post insulator
7. Kikomo sahani
8. Kubadilisha kutuliza

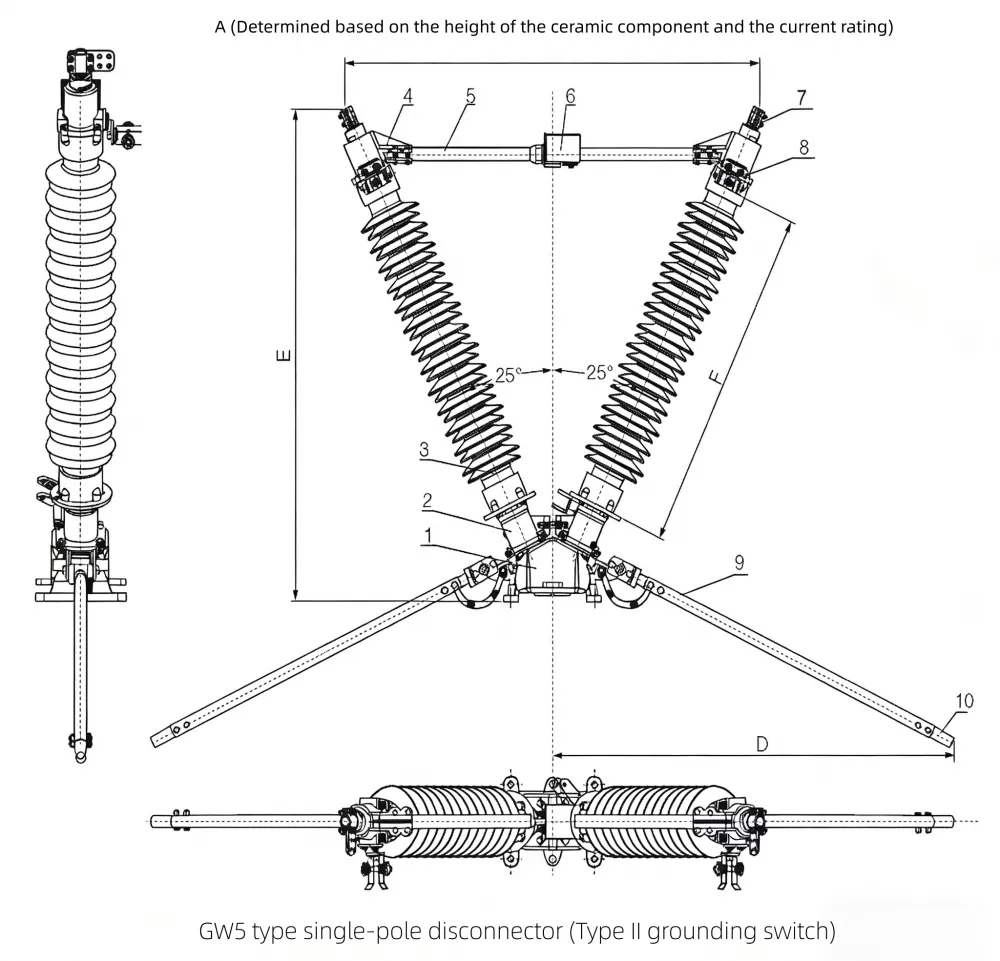

GW5-126 Nje Tenganisha Vipimo vya Kubadilisha Vipimo

Outdoor High Voltage Disconnect Switch Diagram

1. Msingi
2. Msaada
3. Kuhami post
4. Kizuizi cha terminal
5. Fimbo ya conductive shimoni ya pande zote
6. Fimbo ya conductive shimoni ya mraba
7. Bamba ya terminal
8. Kutuliza kubadili mawasiliano stationary
9. Kutuliza kubadili tube alumini
10. Mguso wa swichi ya kutuliza

Kulinganisha na Bidhaa Sawa

Kipengee cha Tathmini	Swichi Yetu ya Kuondoa Muunganisho wa Nje ya GW5 40.5KV	Mfano wa Mshindani wa Kawaida
Utulivu wa muundo	Safu wima mbili muundo ulioimarishwa wa aina ya V na upinzani wa juu wa upepo	Muundo wa safu moja, utulivu wa chini wa mitambo
Utendaji wa mawasiliano	Vidole vya kugusa vilivyo na rangi ya fedha, usambazaji wa shinikizo ulioboreshwa	Mawasiliano ya shaba ya kawaida, kuvaa kwa kasi
Uimara wa nje	Mipako ya kupambana na kutu + mfumo wa insulator iliyoimarishwa	Mipako ya msingi, utendaji mdogo wa pwani
Kubadilika kwa uendeshaji	Inasaidia uendeshaji wa mwongozo + wa gari na ulinzi wa kuingiliana	Mara nyingi operesheni ya mwongozo tu
Gharama ya matengenezo	Chini kwa sababu ya maisha marefu ya mitambo (mizunguko 2000)	Mzunguko wa matengenezo ya juu

Matukio ya Maombi

TheSwichi ya Kukata Muunganisho wa Nje ya 40.5KVinatumika sana katika:

Vituo vya chini vya voltage ya juu na swichi
Mifumo ya kutengwa kwa laini ya usambazaji wa nguvu
Mitandao ya usambazaji wa nguvu za viwandani
Vituo vya kuunganisha gridi ya nishati mbadala (mashamba ya upepo na jua)
Miradi ya uboreshaji wa gridi mijini na vijijini

Kwa muundo wake thabiti wa mitambo na utendaji thabiti wa umeme, kitenganishi hiki ni chaguo la kuaminika kwa waendeshaji wanaohitaji usalama wa muda mrefu na ufanisi wa uendeshaji katika mazingira ya nje.
