Kivunja Mzunguko wa Utupu wa 24kV Upande

Mfano wa bidhaa wa kivunja mzunguko wa utupu uliowekwa wa 24KV ni ZN63A (VS1)-24. Inatumika katika mifumo ya nguvu ya awamu ya tatu ya AC 50Hz yenye voltage iliyokadiriwa ya 24kV. Kipengele chake cha msingi ni muundo jumuishi wa utaratibu wa uendeshaji na mwili wa mzunguko wa mzunguko. Inaweza kusanikishwa kwa mpangilio maalum au kutumika kama kitengo kinachoweza kutolewa na utaratibu wa kitoroli. Inaweza kutumika kwa aina mbalimbali za mizigo na matukio ya operesheni ya mara kwa mara, na inaweza kutumika kwa ajili ya ulinzi na udhibiti wa vifaa vya umeme katika makampuni ya viwanda na madini, mitambo ya umeme, na vituo vidogo, na inafaa hasa kwa viwanda vya metallurgiska, kemikali na makaa ya mawe.

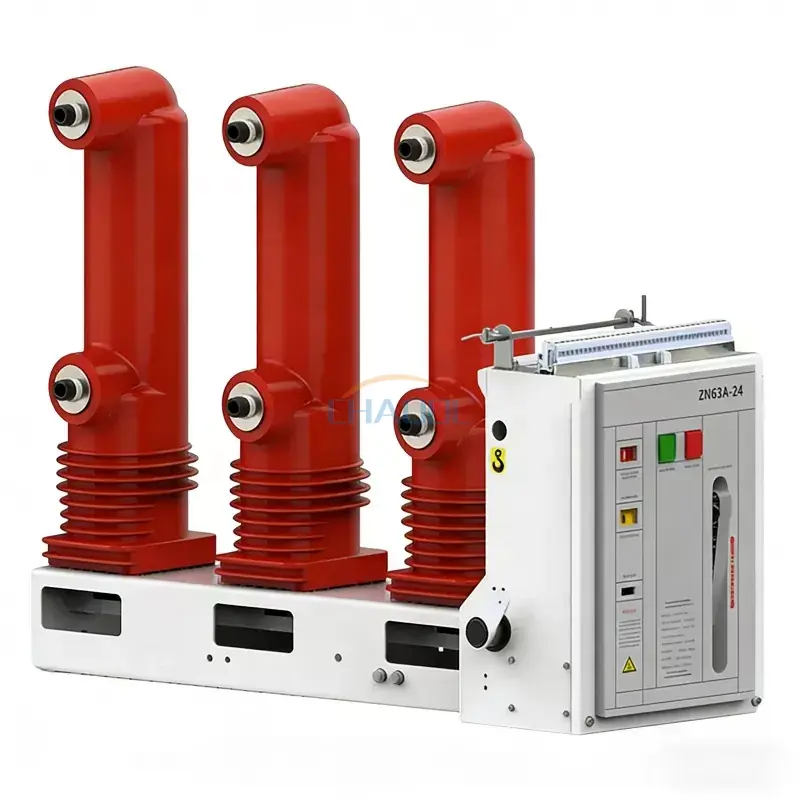

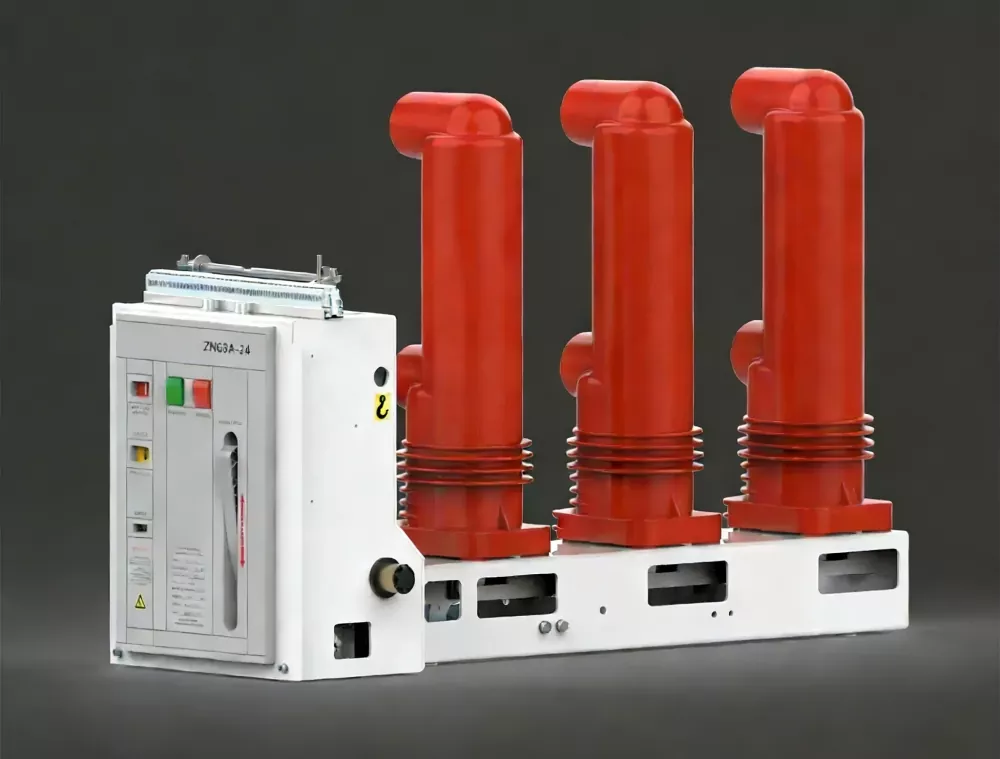

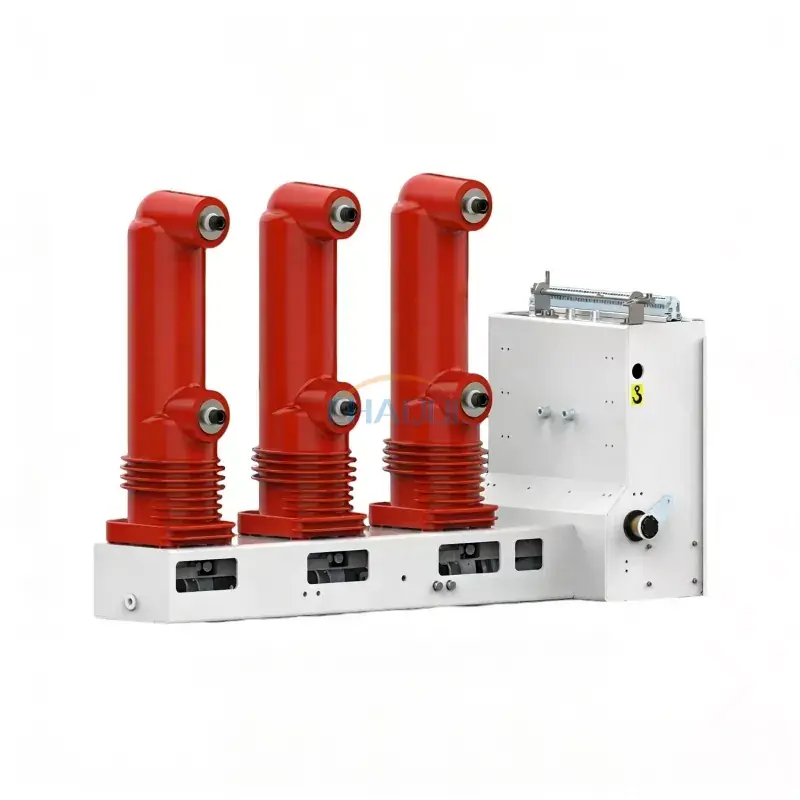

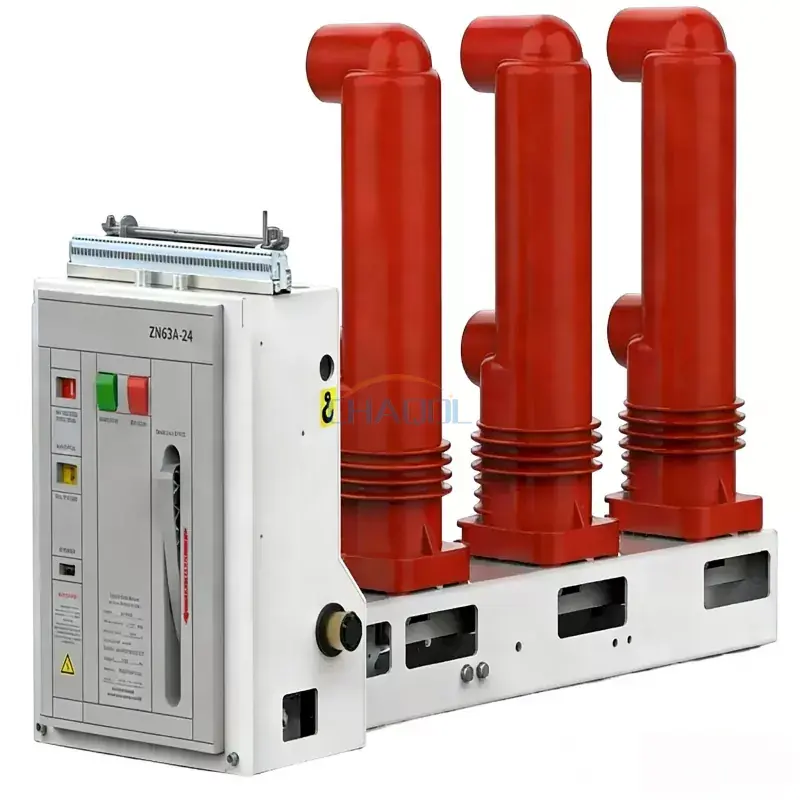

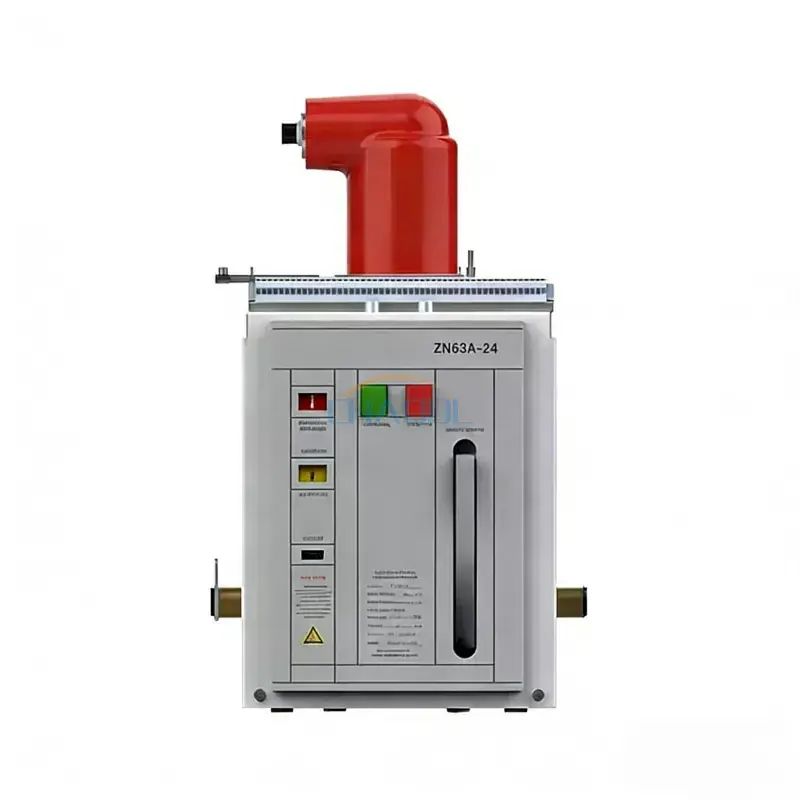

Mchoro wa kuonekana

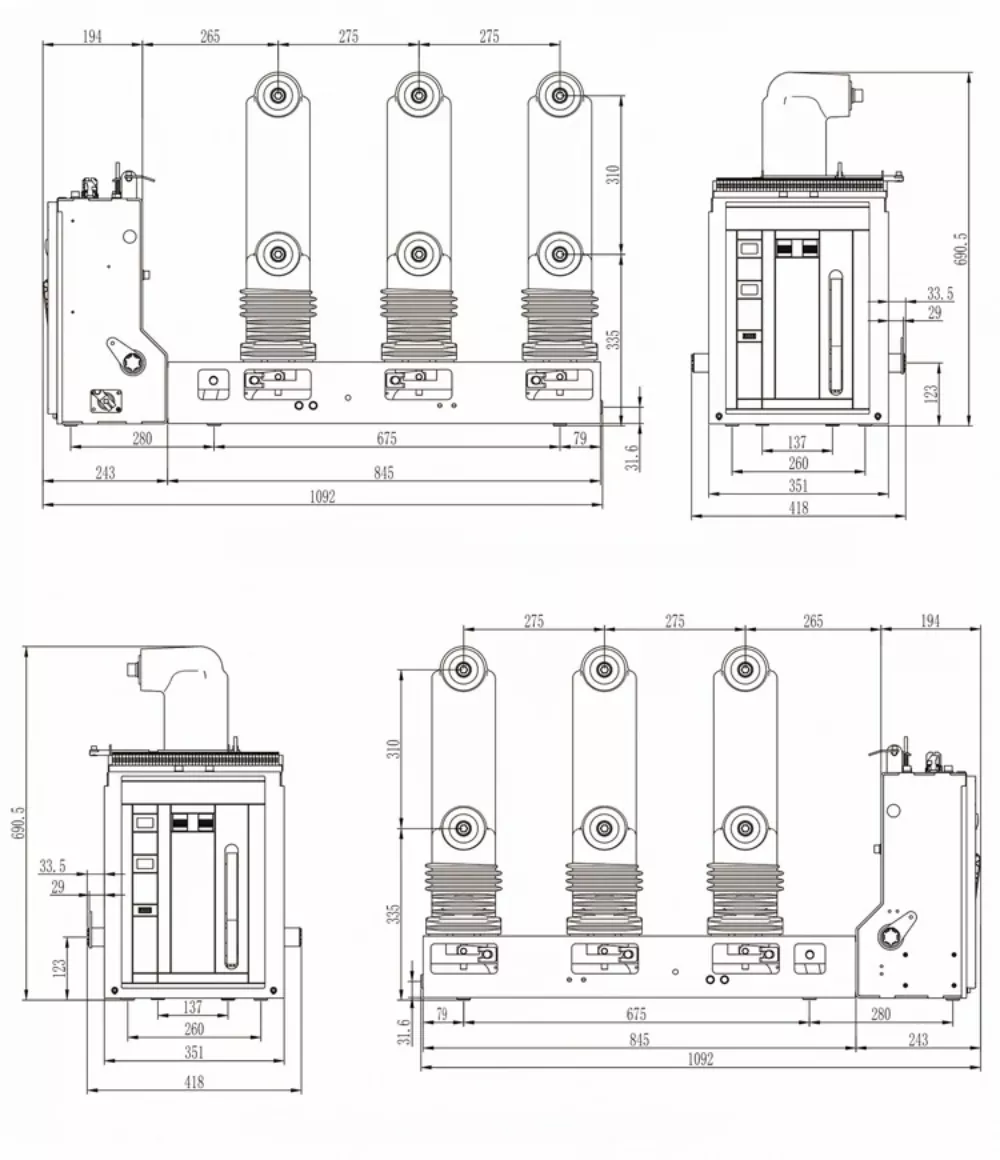

Mchoro wa vipimo

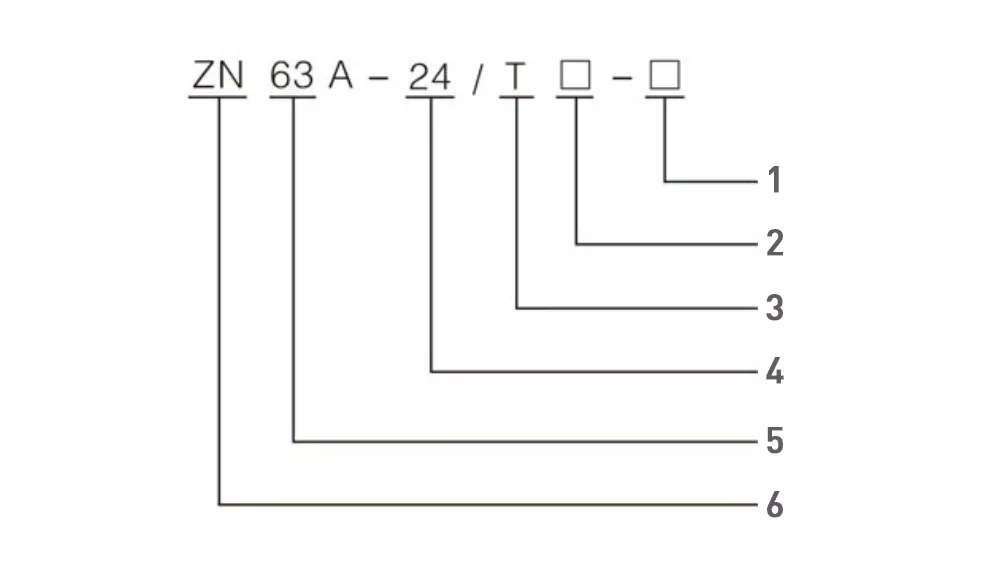

Vigezo vya Kiufundi

1-Iliyokadiriwa sasa ya kukatika kwa mzunguko mfupi(KA)

2-Iliyokadiriwa sasa(A)

3-Njia ya kutoa

4-Iliyokadiriwa voltage (KV)

5-Nambari ya kubuni

6-Kivunja mzunguko wa utupu wa ndani

Vipengele vya Muundo

1. Kivunja Utupu Kilichowekwa Kwenye Upande wa 24kV hutumia kikatiza utupu cha kauri kilichofungwa katikati au kioo, kilicho na nyenzo ya mgusano ya kromiamu ya shaba na muundo wa mguso wa uga wa sumaku wenye umbo la kikombe, hivyo kusababisha kasi ya chini ya uchakavu wa umeme, maisha marefu ya umeme, mguso wa juu kuhimili voltage, mguso wa juu unaostahimili voltage, uwezo thabiti wa kupenyeza wa dielectric, uwezo wa kupenyeza wa kasi ya chini ya dielectric, urejeshaji wa kiwango cha chini cha kupenyeza.

2. Inachukua utaratibu wa uendeshaji wa uhifadhi wa nishati ya spring uliopangwa kwa usawa na kazi za uhifadhi wa nishati ya mwongozo na ya umeme.

3. Inatumia muundo wa nguzo ya awamu tatu. Nguzo za awamu tatu na transfoma za sasa hutumia insulation ya nje ya resin ya epoxy iliyoagizwa nje, au resin ya epoxy ya ndani iliyofunikwa na insulation imara ya mpira wa silicone, yenye upinzani dhidi ya joto la juu na la chini, mionzi ya UV, na kuzeeka, pamoja na unyevu mzuri na upinzani wa condensation.

Mazingira ya Uendeshaji

1. Joto la hewa iliyoko: -15℃ hadi 40℃

2. Mwinuko: Usizidi 1000m (Ikiwa urefu wa juu unahitajika, kiwango cha insulation kilichokadiriwa kinapaswa kuongezwa ipasavyo).

3. Nguvu ya mtetemo: Haizidi digrii 8.

4. Unyevu kiasi: Wastani wa kila siku usiozidi 95%, wastani wa kila mwezi usiozidi 90%.

5. Kivunja Utupu Kilichowekwa Kando cha 24kV kinafaa kwa maeneo yasiyo na moto, hatari za mlipuko, uchafuzi mkubwa wa mazingira, kutu ya kemikali, na mitetemo mikali.
